1. Introducción
Thank you for choosing the Matrix Audio DX3000D.1 Mono Block Class D Amplificador. Este manual proporciona información esencial para la correcta instalación, operación y mantenimiento de su ampLea este manual detenidamente antes de intentar instalar u operar la unidad para garantizar un rendimiento óptimo y seguridad.
2. Instrucciones de seguridad
Observe siempre las siguientes precauciones de seguridad al instalar y operar su ampmás duradero:
- Fuente de energía: Ensure the vehicle's electrical system is compatible with the amplifier's power requirements. Incorrect voltage can damage the unit and vehicle.
- Alambrado: Use appropriate gauge wiring for power, ground, and speaker connections. Improper wiring can lead to overheating and fire hazards.
- Montaje: Montar el amplifier securely in a dry, well-ventilated area, away from direct sunlight, heat sources, and moisture. Ensure it does not obstruct vehicle controls or airbags.
- Toma de tierra: Always connect the ground terminal directly to the vehicle's chassis using the shortest possible path. A poor ground connection can cause noise or malfunction.
- Instalación profesional: Si no está seguro acerca de algún aspecto de la instalación, consulte con un profesional de audio para automóvil calificado.
- Desconecte la batería: Before making any electrical connections, disconnect the vehicle's negative battery terminal to prevent electrical shorts.
3. Configuración e instalación
3.1 Desembalaje
Retire con cuidado el amplifier from its packaging. Inspect the unit for any signs of damage. If damage is found, contact your dealer immediately.
3.2 Montaje
Select a mounting location that provides adequate ventilation and protection from moisture. The amplifier dimensions are approximately 13.5 inches (L) x 9.7 inches (W) x 2 inches (H). Ensure there is sufficient space around the unit for air circulation. Use the provided mounting hardware to secure the ampSujete firmemente el elevador a una superficie sólida de su vehículo.
3.3 conexiones de cableado
Consulte el diagrama a continuación para ver las conexiones de cableado correctas. Asegúrese de que todas las conexiones estén seguras y aisladas para evitar cortocircuitos.

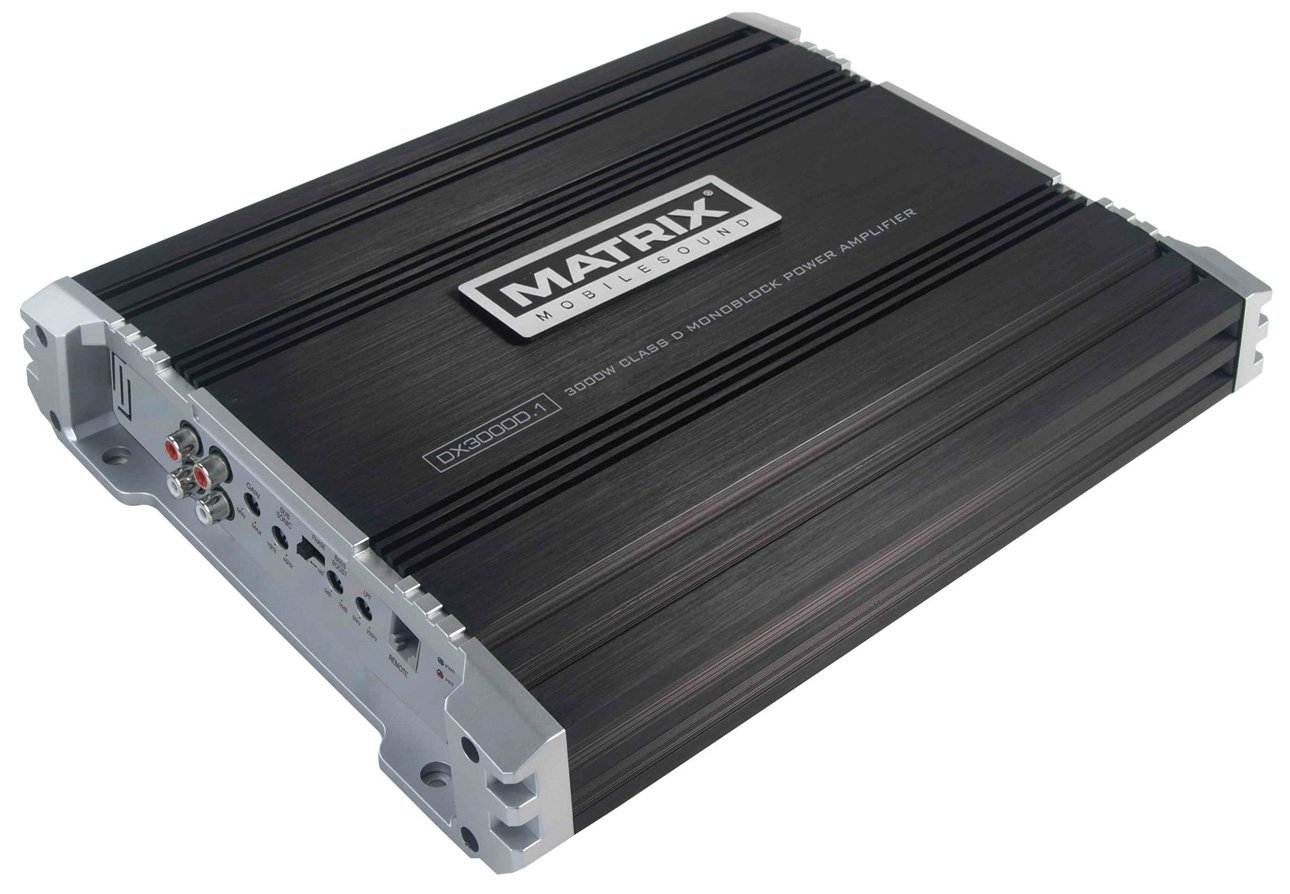

This image displays the Matrix Audio DX3000D.1 amplificador, espectáculoasing its compact design and the various input/output terminals on its sides, including power, ground, remote, RCA inputs, and speaker outputs.
- Potencia (B+): Connect to the positive (+) terminal of the vehicle's battery using a fuse holder with an appropriate fuse (not included) as close to the battery as possible.
- Tierra (GND): Conéctelo a una superficie metálica limpia y sin pintar del chasis del vehículo. Asegúrese de que la conexión eléctrica sea correcta.
- Remoto (REM): Conéctelo a la salida de encendido remoto de su unidad principal. Este cable enciende el... ampEnciende y apaga el amplificador con el estéreo de tu automóvil.
- Entrada RCA: Connect the RCA cables from your head unit's pre-out to the ampTerminales de entrada RCA del amplificador.
- Salida del altavoz: Connect your subwoofer(s) to the speaker output terminals. This amplifier is 1 OHM stable. Ensure your speaker impedance matches the ampcapacidades del generador.
4. Instrucciones de funcionamiento
4.1 Encendido inicial
After all connections are made and verified, reconnect the vehicle's negative battery terminal. Turn on your car stereo. The amplifier's LED Power indicator should illuminate, signifying it is operational.
4.2 Ajuste de controles
- Control de ganancia: Este control coincide con el amplifier's input sensitivity to the output level of your head unit. Start with the gain at minimum and slowly increase it until you achieve a clear, undistorted sound at your desired volume level. Avoid setting the gain too high, as this can cause distortion and damage to speakers.
- Filtro de paso bajo variable (LPF): The LPF allows frequencies below the set point (50Hz - 250Hz) to pass through to the subwoofer. Adjust this to blend the subwoofer's output seamlessly with your main speakers.
- Variable Bass Boost Control: This control (0 ~ +18dB) allows you to enhance the bass output at a specific frequency. Use sparingly to avoid distortion.
4.3 Indicadores LED
El amplifier features LED indicators for Power and Protection. The Power LED illuminates when the amplifier is receiving power and operating normally. The Protection LED will illuminate if the ampEl energizador detecta una falla (por ejemplo, cortocircuito, sobrecalentamiento, bajo volumen).tage) and will temporarily shut down to prevent damage.
5. Mantenimiento
The Matrix Audio DX3000D.1 ampEl energizador requiere un mantenimiento mínimo. Mantenga la unidad limpia y libre de polvo y residuos. Revise periódicamente todas las conexiones del cableado para garantizar su seguridad. No utilice productos químicos agresivos ni limpiadores abrasivos en la unidad. ampsuperficie del elevador.
6. Solución de problemas
Si tiene problemas con su amplifier, consulte los siguientes problemas y soluciones comunes:
| Problema | Posible causa | Solución |
|---|---|---|
| Sin energía / LED de encendido apagado | Fusible quemado, mala conexión de alimentación/tierra, sin señal remota. | Check inline fuse, verify power and ground connections, ensure remote wire is connected and receiving 12V. |
| LED de protección encendido | Cortocircuito en el cableado del altavoz, sobrecalentamiento, bajo volumen.tage. | Verifique el cableado de los altavoces para detectar cortocircuitos, asegúrese de que haya una ventilación adecuada y verifique el volumen de la batería del vehículo.tage. Permitir ampElevador para enfriar. |
| Sin salida de sonido | No hay señal de entrada, configuración de ganancia incorrecta, cables del altavoz desconectados. | Check RCA connections, adjust gain, verify speaker wire connections. |
| Sonido distorsionado | Gain set too high, incorrect LPF setting, poor ground. | Reduce gain, adjust LPF, check ground connection. |
If the problem persists after attempting these solutions, contact Matrix Audio customer support or a qualified service technician.
7. Especificaciones
| Característica | Especificación |
|---|---|
| Modelo | DX3000D.1 |
| Amptipo de vida | Monobloque Clase D |
| Manejo de potencia máxima | 3000 Watts x 1 Channel @ 1 OHM |
| RMS Power (1 OHM) | 1500 vatios x 1 canales |
| RMS Power (2 OHM) | 800 vatios x 1 canales |
| RMS Power (4 OHM) | 500 vatios x 1 canales |
| Entrada/Salida | Line In / Line Out Preamp RCA |
| Fuente de alimentación | PWM Controlled DC to DC Switching |
| Circuitos de protección | Speaker Short and Thermal Protection |
| Estabilidad | 1 OHM Stable |
| Indicadores | Indicadores LED de alimentación y protección |
| Turn-on Feature | Remote turn-on with "soft start" muting |
| Control de refuerzo de graves | Variable, 0 ~ +18dB |
| Distorsión armónica total (THD) | Less than 0.1% (4 OHM) |
| Filtro de paso bajo (LPF) | Variable, 50 Hz - 250 Hz |
| Relación señal/ruido (SNR) | Mayor que 95dB |
| Dimensiones (A x H x L) | 9.7" x 2.0" x 13.5" (24.6 cm x 5.1 cm x 34.3 cm) |
| Peso | 9 libras (4.08 kg) |
8. Garantía y soporte
8.1 Información de garantía
The Matrix Audio DX3000D.1 ampEl amplificador viene con un Garantía de 1 años from the date of purchase. This warranty covers manufacturing defects and faulty workmanship under normal use. It does not cover damage caused by improper installation, accident, misuse, abuse, neglect, unauthorized modification, or normal wear and tear.
8.2 Atención al cliente
For technical assistance, warranty claims, or further information, please contact your authorized Matrix Audio dealer or visit the official Matrix Audio webSitio para recursos de soporte.
