1. Introducción
Gracias por elegir el cargador monofásico para vehículos eléctricos Evjuicion Wallbox de 7 kW y 32 A. Este manual proporciona información esencial para la instalación, el funcionamiento y el mantenimiento seguros y eficientes de su estación de carga. Lea este manual detenidamente antes de instalarlo y usarlo, y consérvelo para futuras consultas.
2. Información de seguridad
Instrucciones de seguridad importantes:
- La instalación debe ser realizada por un electricista calificado de acuerdo con todos los códigos eléctricos locales y nacionales.
- No intente abrir, desmontar, reparar ni modificar la estación de carga. Esto podría causar daños, descargas eléctricas o incendios.
- Asegúrese de que el cable de carga y el conector no presenten daños antes de cada uso. No lo utilice si está dañado.
- Mantenga a los niños y las mascotas alejados del área de carga durante el funcionamiento.
- No sumerja la estación de carga ni el cable en agua.
- Utilice el cargador únicamente dentro de las condiciones ambientales especificadas.
3. Contenido del paquete
Verifique que todos los artículos estén presentes en el paquete:
- 1x Estación de carga EV Evjuicion con cable de 5 metros
- 2 tarjetas RFID
- 1 soporte de montaje en pared.
- 1 soporte para cables.
- 1x Manual de usuario
- Tornillos de montaje y accesorios
Imagen: Ilustración de todos los componentes incluidos en el paquete Evjuicion Wallbox, incluida la unidad de carga, el cable, las tarjetas RFID, el hardware de montaje y el manual del usuario.
4. Producto terminadoview
La Evjuicion Wallbox es una estación de carga monofásica para vehículos eléctricos de 7 kW y 32 A, diseñada para una carga eficiente y segura en el hogar o la oficina. Presenta un diseño robusto con múltiples mecanismos de protección y opciones de carga flexibles.
Imagen: Se muestran la unidad de carga Evjuicion Wallbox, el cable de carga con conector tipo 2, dos tarjetas RFID, un soporte para cable y tornillos de montaje.
Características principales:
- Carga rápida: Salida monofásica de 7 kW y 32 A para carga rápida de vehículos eléctricos.
- Modos de carga dual: Admite activación de tarjeta RFID y modos Plug-and-Play.
- Indicadores de estado LED: Luces LED claras para estado de energía, carga y falla.
- Durable y resistente a la intemperie: Carcasa protectora con clasificación IP65, resistente al polvo, al agua, al frío y al calor.
- Seguridad mejorada: Incluye protección contra sobrecorriente, sobrevoltaje.tage, sobretemperatura, rayos, fugas y condiciones sin conexión a tierra.
- Cable largo: Cable de carga tipo 2 flexible de 5 metros (16.4 pies).
Imagen: Diagrama que ilustra las múltiples características de protección del Evjuicion Wallbox, incluidas la clasificación de resistencia al agua IP67, protección contra sobrecarga, protección contra sobrecorriente, protección contra fugas, protección contra sobretemperatura, protección contra rayos, protección sin conexión a tierra y protección CP.
Imagen: Cuatro paneles que muestran el Evjuicion Wallbox y el cable de carga en diversas condiciones climáticas extremas: resistente al agua (lluvia), al polvo (ambiente polvoriento), resistente al frío (nieve) y resistente al calor (luz solar), destacando sus clasificaciones IP67 e IP54.
5. Configuración e instalación
El Evjuicion Wallbox se puede montar en la pared o en un poste de carga específico. Se recomienda encarecidamente que un electricista certificado realice la instalación.
Pasos de instalación:
- Paso 1: Monte el soporte. Perfore agujeros en la pared en la ubicación deseada y monte de forma segura el soporte de pared utilizando los tornillos provistos.
- Paso 2: Cuelgue la unidad principal. Cuelgue con cuidado la unidad de carga principal en el soporte montado y fíjela firmemente.
- Paso 3: Conecte los cables. Conecte el cableado eléctrico a la estación de carga según la normativa eléctrica local. Este paso debe ser realizado por un electricista cualificado.
- Paso 4: Conectar y cargar. Una vez instalada y cableada, la unidad está lista para usarse.
Imagen: Ilustración de cuatro paneles que muestra el proceso de instalación: 1. Perforación de agujeros y montaje del soporte. 2. Instalación de la unidad principal en el soporte. 3. Conexión de los cables eléctricos. 4. Conexión del vehículo eléctrico para cargar.
Imagen: Dos ilustraciones que muestran diferentes escenarios de instalación: uno con el cargador montado en un poste de carga exclusivo junto a un vehículo eléctrico y otro con el cargador montado en la pared con su cable cuidadosamente enrollado.
6. Instrucciones de funcionamiento
El Evjuicion Wallbox ofrece dos modos de funcionamiento: modo de tarjeta RFID y modo Plug-and-Play.
6.1. Modos de carga
- Modo de tarjeta RFID: Para iniciar la carga, conecte el conector Tipo 2 al puerto de carga de su vehículo y pase una de las tarjetas RFID proporcionadas por el lector de tarjetas de la estación de carga. El proceso de carga comenzará.
- Modo Plug and Play: Para habilitar este modo y que la familia lo use continuamente, sostenga la tarjeta RFID sobre el área de escaneo durante 15 segundos. Tras esta configuración inicial, simplemente conecte el conector a su vehículo y la carga comenzará automáticamente sin necesidad de pasar la tarjeta cada vez.
Imagen: Dos paneles que ilustran las opciones de carga: 1. Enchufar y cargar, que muestra una mano enchufando el conector a un vehículo eléctrico. 2. Deslizar y cargar, que muestra una mano deslizando una tarjeta RFID sobre la estación de carga.
Imagen: Una comparación visual del modo de deslizamiento de tarjeta RFID (insertar pistola, deslizar tarjeta, comenzar a cargar) y el modo Plug and Play (insertar pistola, comenzar a cargar).
6.2. Indicadores LED de estado
La estación de carga está equipada con tres indicadores LED para mostrar su estado operativo:
- Energía (Verde): El color verde sólido indica que la unidad está encendida.
- Carga (Verde): El verde intermitente indica que la carga está en curso. El verde fijo indica que la carga está completa.
- Falla (Rojo): El color rojo sólido indica una condición de error o falla.

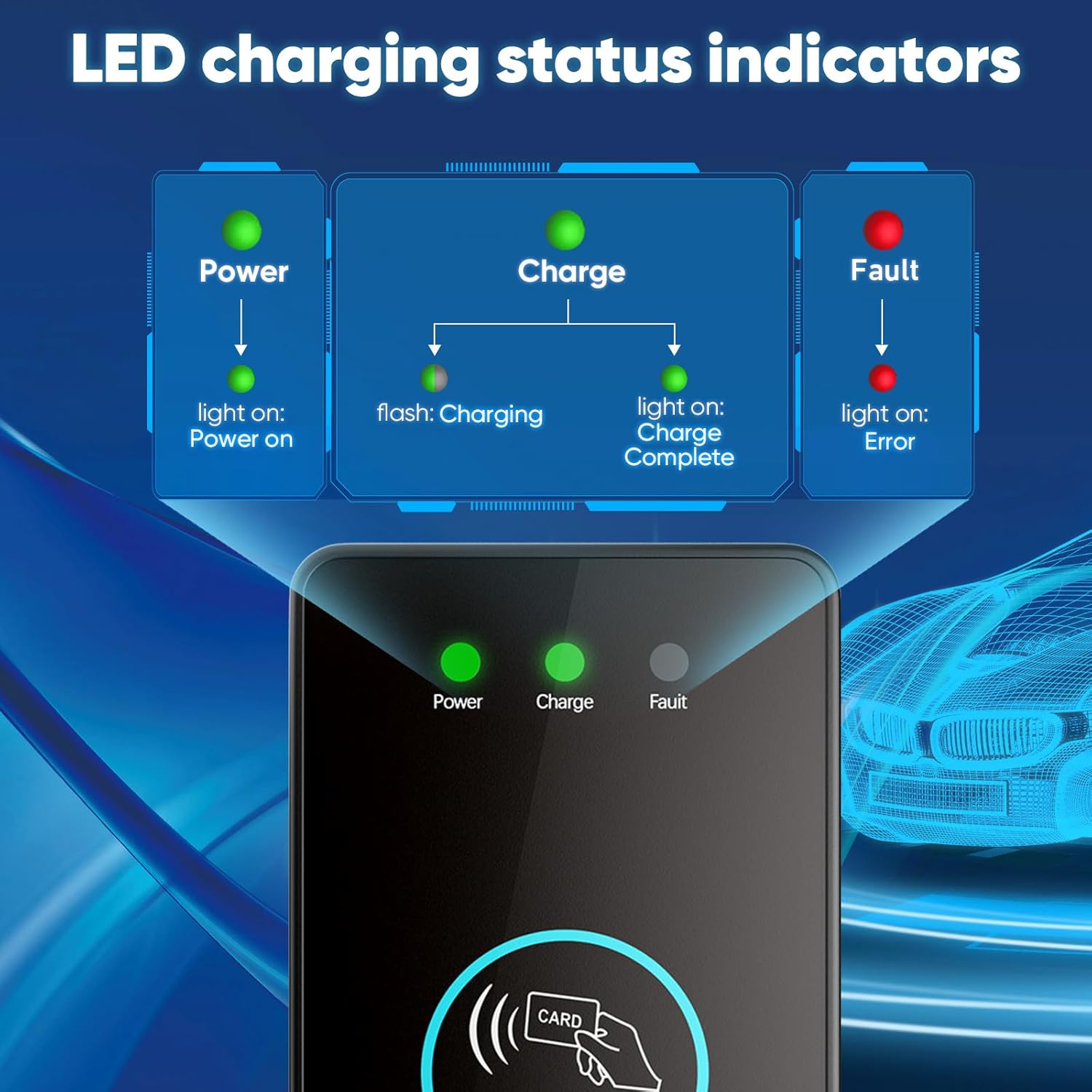

Imagen: Diagrama que explica los indicadores LED de estado de carga: Encendido (luz encendida: encendido), Carga (parpadeo: cargando; luz encendida: carga completa) y Falla (luz encendida: error).
7. Mantenimiento
Para garantizar un rendimiento óptimo y la longevidad de su Evjuicion Wallbox, siga estas pautas de mantenimiento:
- Limpieza regular: Limpie el exterior de la estación de carga con un paño suave y húmedo.amp paño. No utilice productos químicos agresivos ni limpiadores abrasivos.
- Inspección de cables: Inspeccione periódicamente el cable de carga y el conector para detectar signos de desgaste, cortes o daños. Asegúrese de que el cable esté correctamente guardado utilizando el soporte incluido para evitar daños.
- Protección ambiental: Si bien la unidad es resistente a la intemperie, evite la exposición prolongada a condiciones extremas cuando sea posible.
- Controles profesionales: Considere que un electricista calificado inspeccione la instalación periódicamente para garantizar la seguridad y el cumplimiento continuos.
8. Solución de problemas
Si tiene problemas con su Evjuicion Wallbox, consulte los siguientes problemas y soluciones comunes:
| Problema | Posible causa | Solución |
|---|---|---|
| El cargador no se enciende (LED de encendido apagado) | No hay suministro de energía; se disparó el disyuntor. | Revise la fuente de alimentación principal y el disyuntor. Asegúrese de que la unidad esté correctamente conectada a la red eléctrica. |
| La carga no comienza (LED de carga apagado/parpadeando) | Tarjeta RFID no reconocida; cable no completamente insertado; vehículo no listo para cargar. | Asegúrese de que la tarjeta RFID se haya deslizado correctamente. Vuelva a insertar el cable de carga firmemente en el vehículo. Compruebe el estado de carga del vehículo. |
| El LED de falla está rojo | Error interno; sobrecorriente/sobrevoltage; falla a tierra. | Desconecte el cargador del vehículo y de la fuente de alimentación. Espere unos minutos y vuelva a conectarlo. Si el fallo persiste, contacte con atención al cliente. No intente repararlo. |
| Velocidad de carga lenta | Limitación del vehículo; problema de suministro de energía. | Verifique la velocidad máxima de carga de su vehículo. Asegúrese de que la instalación eléctrica proporcione una corriente constante de 32 A. |
Para problemas que no se enumeran aquí o si los pasos de solución de problemas no resuelven el problema, comuníquese con el servicio de atención al cliente de Evjuicion.
9. Especificaciones
| Parámetro | Valor |
|---|---|
| Marca | Evjuicion |
| Modelo | DCWP-ZUS1 |
| Potencia de carga | 7 kW |
| Actual | 32 A |
| Volumentage | 220-240 V (CA) |
| Fase | Monofásico |
| Tipo de conector | Tipo 2 (IEC 62196-2) |
| Longitud del cable | 5 metros (16.4 pies) |
| Clasificación IP | IP65 (Unidad), IP67 (Cable) |
| Temperatura de funcionamiento (cable) | Hasta 50 °C |
| Temperatura de funcionamiento (enchufe) | -25 °C a 50 °C |
| Dimensiones del producto (L x An x Al) | 10 x 15 x 23 cm (aprox. 3.9 x 5.9 x 9.05 pulgadas) |
| Peso del producto | 3.75 kg (aproximadamente 8.27 libras) |
| Certificaciones | CE, TÜV, UKCA |
Imagen: Una ilustración que muestra las dimensiones compactas del Evjuicion Wallbox: 23 cm (9.05 pulgadas) de alto y 15 cm (5.9 pulgadas) de ancho, con el cable de 5 metros enrollado.
10. Garantía y soporte
Evjuicion proporciona una Garantía de reemplazo de 1 años Para este producto. Para asistencia técnica, reclamaciones de garantía o cualquier consulta, contacte con el servicio de atención al cliente de Evjuicion.
Normalmente puedes encontrar información de contacto a través de tu plataforma de compra o del sitio oficial de Evjuicion. webSitio. Al contactar con el servicio de asistencia, tenga a mano el modelo de su producto (DCWP-ZUS1) y los detalles de la compra.
Imagen: Una ilustración que muestra a los representantes de servicio al cliente, con texto que indica "Servicio 24 horas al día, 7 días a la semana", "Reemplazo por 1 año", "Consulta comercial", "Consulta de información" y "Soporte técnico".
