Introducción
Este manual proporciona información esencial para el funcionamiento seguro y eficiente de su calentador de sauna VEVOR de 6 kW. Lea atentamente todas las instrucciones antes de la instalación, el funcionamiento o el mantenimiento. Conserve este manual para futuras consultas.
Instrucciones de seguridad importantes
- Peligro eléctrico: La instalación debe ser realizada por un electricista cualificado, de acuerdo con todos los códigos eléctricos locales y nacionales. Asegúrese de que la conexión a tierra sea adecuada.
- Riesgo de quemaduras: El calentador de sauna y las piedras se calientan mucho durante el funcionamiento. Evite el contacto directo. Mantenga a los niños y las mascotas alejados del calentador.
- Peligro de incendio: No coloque materiales inflamables cerca del calentador. Asegúrese de que haya suficiente espacio libre entre el calentador y las paredes y los bancos, como se especifica en la sección de instalación. No lo utilice sin piedras de sauna.
- Ventilación: Una ventilación adecuada es crucial para un funcionamiento seguro. Asegúrese de que la sala de sauna tenga una circulación de aire adecuada.
- Uso del agua: Vierta solo pequeñas cantidades de agua sobre las piedras calientes para generar vapor. El exceso de agua puede dañar los elementos calefactores y suponer un riesgo para la seguridad.
- Mantenimiento: Desconecte la alimentación antes de realizar cualquier mantenimiento o limpieza.
Producto terminadoview
El calentador de sauna VEVOR de 6 kW está diseñado para baños de vapor seco en saunas domésticas y comerciales. Cuenta con una resistente construcción de acero inoxidable, serpentines de calentamiento eficientes y un sistema de control interno para ajustar fácilmente la temperatura y el tiempo.
Figura 1: Calentador de sauna VEVOR 6KW con controles internos.
Características principales:
- Construcción Premium: Carcasa de acero inoxidable para mayor durabilidad y resistencia a la corrosión.
- Calentamiento rápido: Las bobinas de calentamiento de acero inoxidable 316 garantizan un calentamiento rápido.
- Controles internos: Perillas integradas para ajustar la temperatura (hasta 90°C) y el tiempo de funcionamiento (hasta 60 minutos).
- Diseño montado en la pared: Instalación que ahorra espacio con soportes pretaladrados.
- Tamaño de habitación adecuado: Diseñado para salas de sauna de entre 5 y 9 m³ (176 y 318 pies cúbicos) con una altura de aproximadamente 190 cm.
Figura 2: Ilustración de la estructura de acero inoxidable y los elementos calefactores del calentador de sauna.
Figura 3: Primer plano de los controles de temperatura y temporizador incorporados.
Presupuesto
| Característica | Detalle |
|---|---|
| Fuerza | 6KW |
| Tipo de sauna | Vapor seco |
| Vol de trabajotage | 220-240 V |
| Requisito de cable | 3*10 (N*mm²) |
| Material de la bobina de calentamiento | Acero inoxidable 316 |
| Material de la carcasa | Acero inoxidable 430 |
| Temperatura máxima | 90 °C (194 °F) |
| Rango del temporizador | máx. 60 minutos |
| Volumen adecuado para la sala de sauna | 5-9 m³ (176-318 pies cúbicos) |
| Altura adecuada para la sala de sauna | Aprox. 190 cm (6.2 pies) |
| Requisitos de piedra para sauna | Aprox. 18 kg (35 libras) - No incluido |
| Dimensiones del producto | 16.93 x 13.78 x 24.41 pulgadas (43 x 35 x 62 cm) |
| Peso del artículo | 24.2 libras (11 kg) |
| Certificaciones | Certificación UL(us), CE IPX4 |
Figura 4: Dimensiones y especificaciones detalladas del producto.
Configuración e instalación
La instalación del calentador de sauna VEVOR requiere una cuidadosa atención a las normas eléctricas y de seguridad. Se recomienda encarecidamente que un electricista cualificado realice el cableado eléctrico.
1. Consideraciones previas a la instalación:
- Asegúrese de que su sala de sauna cumpla con los requisitos de volumen y altura recomendados (5-9 m³, aprox. 190 cm de altura).
- Verifique que su suministro eléctrico coincida con los requisitos del calentador (220-240 V).
- Prepare el cableado necesario (se recomienda un cable de 3*10 N*mm²).
- Asegúrese de que haya una ventilación adecuada en la sala de sauna.
Vídeo 1: Este vídeo muestra la pantalla detallada y las características del calentador de sauna, incluidos sus componentes internos y controles.
2. Montaje del calentador:
- Mida la distancia de los orificios de los tornillos en la parte posterior de la estufa de sauna.
- Marque las posiciones correspondientes en la pared de la sala de sauna.
- Instale los tornillos en la pared, asegurándose de que estén aproximadamente a 35 cm (13.8 pulgadas) por encima del suelo.
- Cuelgue con cuidado la estufa de sauna en los tornillos instalados, asegurándose de que esté firmemente en su lugar.

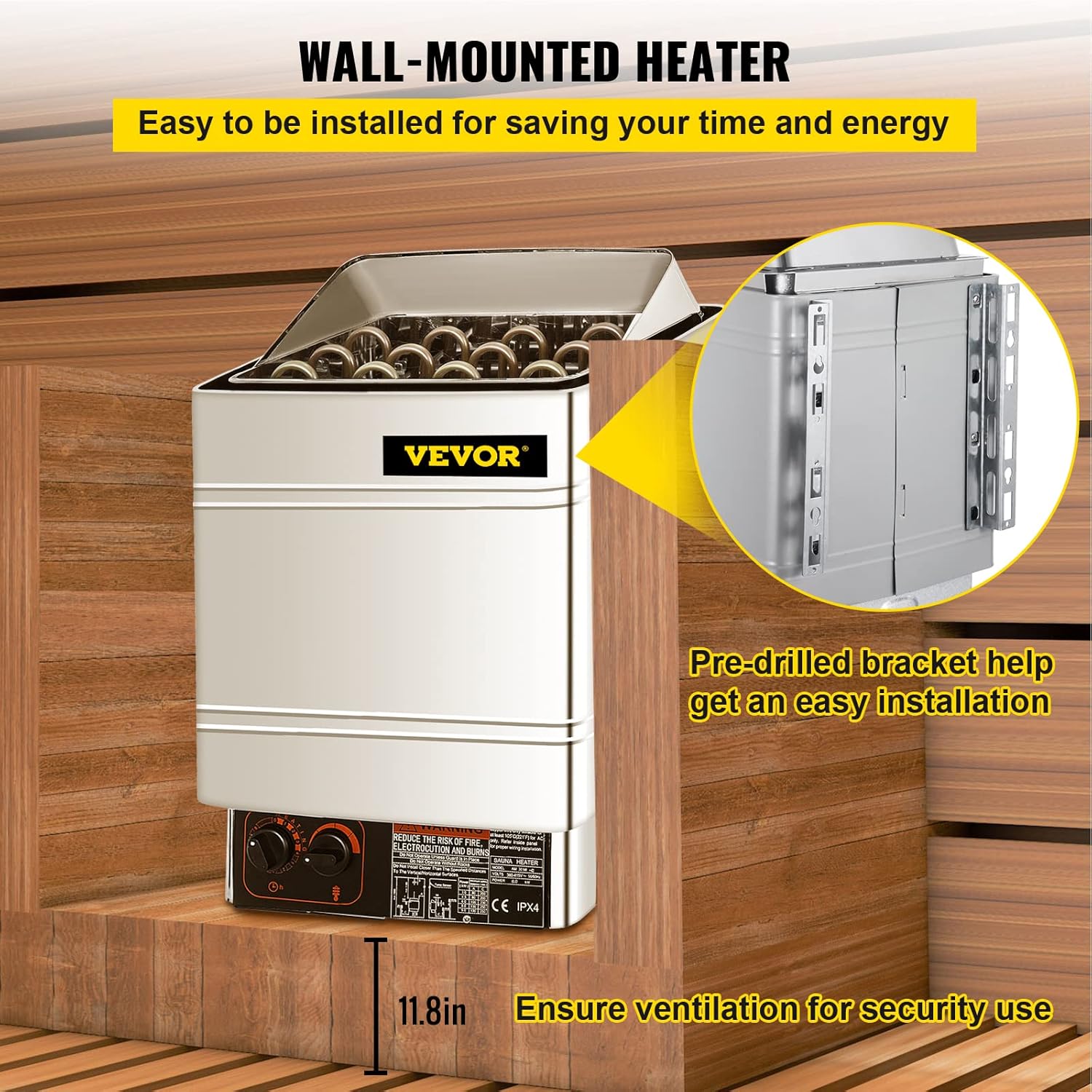

Figura 5: Ilustración del proceso de instalación en pared, mostrando los soportes preperforados.
3. Cableado eléctrico (220-240 V):
ADVERTENCIA: La instalación eléctrica debe ser realizada por un electricista autorizado. Asegúrese de que el interruptor principal esté desconectado antes de comenzar cualquier cableado.
- Ubique el bloque de terminales de cableado dentro del panel de control del calentador.
- Conecte los cables L1 y L2 (activos) de su fuente de alimentación a los terminales L1 y L2 correspondientes en el calentador.
- Conecte el cable de tierra al terminal de tierra (marcado con un símbolo de tierra).
- Asegúrese de que todas las conexiones estén firmes y seguras.
Video 2: Este video proporciona una guía paso a paso sobre cómo cablear el calentador de sauna para su funcionamiento, incluida la conexión del cable de alimentación y la sonda de temperatura.
4. Carga de piedras de sauna:
- Coloque aproximadamente 18 kg (35 lbs) de piedras de sauna en el compartimento de piedras.
- Asegúrese de que las piedras no estén demasiado juntas para permitir una adecuada circulación del aire y distribución del calor.
- Las piedras deben cubrir los elementos calefactores pero no obstruir las rejillas de ventilación.
- Nota: Las piedras de sauna no están incluidas con el calentador.
Figura 6: Calentador de sauna con piedras en su lugar, listo para usar.
Instrucciones de funcionamiento
Una vez instalado y cableado correctamente, su calentador de sauna VEVOR estará listo para funcionar.
1. Configurar el temporizador:
- Gire la perilla del temporizador hasta el tiempo de funcionamiento deseado, hasta un máximo de 60 minutos.
- El calentador comenzará a calentar una vez que se configure el temporizador.
2. Ajuste de la temperatura:
- Gire la perilla de temperatura para ajustar la temperatura deseada de la sauna. La temperatura máxima es de 90 °C (194 °F).
- El calentador se encenderá y apagará para mantener la temperatura establecida.
3. Creando Steam (Löyly):
- Una vez que las piedras estén calientes, vierta con cuidado pequeñas cantidades de agua sobre ellas para crear vapor.
- No vierta grandes cantidades de agua a la vez, ya que esto puede dañar el calentador y generar vapor excesivo.
- Utilice únicamente agua limpia.
Figura 7: Disfrutando de una sesión de sauna con vapor generado por el calentador.
Mantenimiento
El mantenimiento regular garantiza la longevidad y el funcionamiento seguro de su calentador de sauna.
- Limpieza: Limpie periódicamente el exterior del calentador con un paño húmedo.amp Paño. No utilice limpiadores abrasivos ni disolventes.
- Inspección de piedra: Inspeccione las piedras de la sauna regularmente para detectar signos de desmoronamiento o deterioro. Reemplace las piedras rotas o desgastadas para garantizar un calentamiento eficiente y evitar daños a los elementos.
- Conexiones eléctricas: Anualmente, haga que un electricista calificado inspeccione todas las conexiones eléctricas para verificar que estén bien ajustadas y que no presenten signos de desgaste.
- Ventilación: Asegúrese de que las rejillas de ventilación no estén bloqueadas por residuos o pelusa.
Solución de problemas
| Problema | Posible causa | Solución |
|---|---|---|
| El calentador no enciende. | No hay suministro de energía, disyuntor disparado, cableado defectuoso, temporizador no configurado. | Revise la fuente de alimentación y el disyuntor. Verifique las conexiones del cableado. Asegúrese de que el temporizador esté configurado correctamente. Consulte a un electricista cualificado si el problema persiste. |
| El calentador no alcanza la temperatura deseada. | Ajuste de temperatura incorrecto, piedras de sauna insuficientes, aislamiento deficiente de la habitación, problemas de ventilación, elemento calefactor defectuoso. | Ajuste la temperatura. Asegúrese de que haya suficientes piedras de sauna colocadas correctamente. Compruebe el aislamiento y la ventilación de la sala de sauna. Contacte con atención al cliente si sospecha que los elementos calefactores están defectuosos. |
| Exceso de vapor o goteo de agua. | Demasiada agua vertida sobre las piedras, piedras que no están lo suficientemente calientes. | Vierta cantidades más pequeñas de agua. Deje que las piedras se calienten completamente antes de añadir agua. |
| Ruidos inusuales durante el funcionamiento. | Componentes sueltos, piedras desplazándose, expansión/contracción normal. | Asegúrese de que el calentador esté bien montado. Reorganice las piedras si están inestables. Es normal que se produzcan algunos ruidos leves debido a la expansión térmica. |
Garantía y soporte
Para obtener información sobre la garantía, asistencia técnica o piezas de repuesto, contacte con el servicio de atención al cliente de VEVOR. Consulte la documentación de compra para conocer los términos y condiciones específicos de la garantía.
Fabricante: VEVOR
Websitio: www.vevor.com
