Daytona 3 toneladas Low Profile Jack de piso

Introducción

This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your Daytona 3 Ton Low Profile Floor Jack. Designed for heavy-duty use, this jack features a low-profile design to fit under most vehicles and a rapid pump system for quick lifting. Please read this manual thoroughly before use to ensure proper handling and to prevent injury or damage.

Figure 1: The Daytona 3 Ton Low Profile Floor Jack in orange, showcasing its robust design and low-profile chasis.

Información de seguridad

ADVERTENCIA: No seguir estas instrucciones puede resultar en lesiones graves o daños a la propiedad.

• Utilice siempre soportes de gato para sujetar el vehículo después de levantarlo. Nunca dependa únicamente del gato de piso para sostenerlo.
• Ensure the jack is on a hard, level surface capable of supporting the load. Avoid using on asphalt or soft ground.
• Centre la carga en el sillín. Las cargas descentradas pueden provocar que el gato se vuelque.
• No exceda la capacidad nominal de 3 toneladas.
• Mantenga las manos y los pies alejados de las piezas móviles.
• Utilice equipo de protección personal (EPP) adecuado, como gafas de seguridad y guantes.
• No modifique el gato ni lo utilice para otros fines que no sean levantar vehículos.
• Before lowering, ensure all tools and personnel are clear from under the vehicle.

Componentes sobreview

Familiarize yourself with the main components of your floor jack:

• Sillín: The circular pad that contacts the vehicle's lift point. It is rotating and removable to adapt to lift accessories.
• Brazo elevador: The main arm that raises and lowers the saddle.
• Manejar: Used for pumping the jack and controlling the lowering mechanism.
• Válvula de escape: Located at the base of the handle, controls the lowering speed.
• Ruedas frontales: Fixed wheels at the front of the jack.
• Ruedas giratorias traseras: Ball bearing casters at the rear for 360° mobility.
• Unidad hidráulica: Contains the dual piston hydraulic system for rapid lifting.

Figura 2: Una vista de arriba hacia abajo view of the Daytona 3 Ton Floor Jack, highlighting the saddle, handle connection, and the "3 TON LOW PROFILE HIGH PERFORMANCE" label.

Configuración

1. Desembalaje: Retire con cuidado el gato de su embalaje. Inspeccione si presenta daños durante el envío.
2. Montaje del mango: Insert the handle into the handle socket at the rear of the jack. Secure it according to the instructions provided in the separate assembly sheet (if applicable).
3. Purga de aire (purga): Before first use, or if the jack has been stored horizontally, it may be necessary to purge air from the hydraulic system.
   • Gire la válvula de liberación en sentido antihorario para abrirla completamente.
   • Bombee el mango rápidamente de 10 a 15 veces sin carga.
   • Gire la válvula de liberación en el sentido de las agujas del reloj para cerrarla.
   • Test the jack's lifting and lowering function. Repeat if necessary.

Instrucciones de funcionamiento

Lifting a Vehicle:

1. Prepare el vehículo: Estacione el vehículo sobre una superficie firme y nivelada. Aplique el freno de estacionamiento y bloquee las ruedas que permanecerán en el suelo.
2. Colocar el gato: Locate the vehicle manufacturer's recommended lifting points. Slide the jack under the vehicle, ensuring the saddle is centered directly under the lifting point.

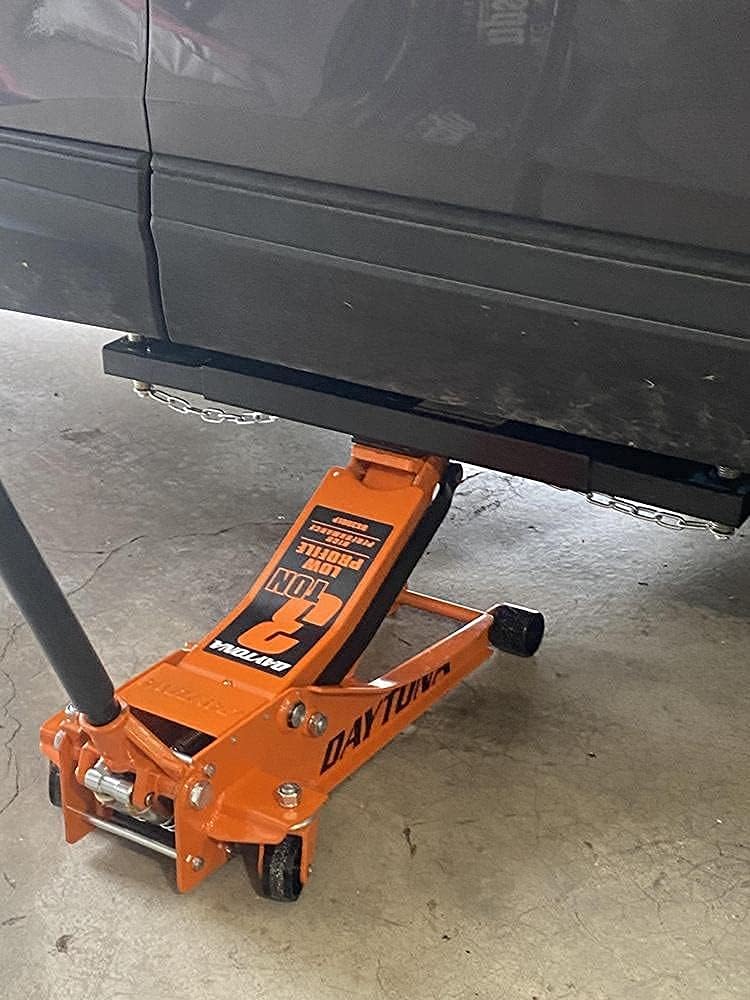

Figure 3: The Daytona 3 Ton Floor Jack correctly positioned under a vehicle's frame, ready for lifting. Note the low profile allowing access.

3. Levantar el vehículo: Turn the release valve clockwise until it is firmly closed. Pump the handle up and down to raise the vehicle to the desired height. The dual piston system provides rapid lifting.
4. Asegure con soportes de gato: Immediately place appropriately rated jack stands under the vehicle's designated support points. Slowly lower the vehicle onto the jack stands by gradually turning the release valve counter-clockwise. Once the vehicle is securely resting on the jack stands, remove the floor jack.

Lowering a Vehicle:

1. Prepárese para bajar: Ensure the area around and under the vehicle is clear of obstructions and personnel.
2. Levantar ligeramente: If the vehicle is on jack stands, position the floor jack under the original lifting point and raise the vehicle slightly to clear the jack stands.
3. Quitar los soportes del gato: Retire con cuidado los soportes del gato.
4. Bajar el vehículo: Gire lentamente la válvula de liberación en sentido antihorario para bajar gradualmente el vehículo al suelo. No abra la válvula demasiado rápido, ya que esto puede provocar una caída rápida del vehículo.
5. Quitar Jack: Once the vehicle is fully on the ground, remove the floor jack.

Mantenimiento

• Lubricación: Periodically lubricate all moving parts with light machine oil. Check the wheels and casters for smooth operation.
• Fluido hidráulico: Check the hydraulic fluid level every 6 months. To check, lower the jack completely, remove the oil filler plug, and ensure the fluid is level with the bottom of the filler hole. Use only high-quality hydraulic jack oil. Do not use brake fluid or motor oil.
• Limpieza: Keep the jack clean and free of dirt, grease, and debris. This helps prevent corrosion and ensures smooth operation.
• Almacenamiento: Store the jack in a clean, dry place with the ram fully retracted to prevent rust and extend seal life.
• Inspección: Antes de cada uso, inspeccione el gato para detectar cualquier signo de daño, fugas o desgaste. No utilice un gato dañado.

Solución de problemas

Presupuesto

Garantía y soporte

For warranty information or technical support, please refer to the official Daytona webSitio web o contacte con el departamento de atención al cliente. Conserve el recibo de compra para reclamaciones de garantía.

Soporte en línea: Visita el Tienda Daytona en Amazon para obtener información sobre productos y recursos de soporte.
