1. Introducción
This manual provides essential information for the safe and efficient operation, installation, and maintenance of your CHIGO UMBRA-CSV51V3A-AY4J Split Air Conditioner. Please read this manual thoroughly before using the appliance and retain it for future reference.
Image 1.1: The CHIGO UMBRA-CSV51V3A-AY4J Split Air Conditioner, showing both the indoor and outdoor units. The indoor unit is a white rectangular panel with a digital display, and the outdoor unit is a white cuboid with a large fan grille.
2. Información de seguridad
Para evitar lesiones al usuario u otras personas y daños a la propiedad, se deben seguir las siguientes instrucciones. El funcionamiento incorrecto debido a ignorar las instrucciones puede causar daños o perjuicios.
- La instalación debe ser realizada por personal calificado.
- Asegúrese de que la fuente de alimentación coincida con las especificaciones de la unidad.
- No introduzca los dedos ni objetos en la entrada/salida de aire.
- No intente reparar la unidad usted mismo. Contacte con personal de servicio técnico cualificado.
- Mantenga el área alrededor de la unidad exterior libre de obstrucciones.
- Do not spray water directly onto the unit for cleaning.
3. Contenido del paquete
Upon unpacking, verify that all components are present and undamaged. The typical package includes:
- Unidad interior (evaporador)
- Unidad exterior (condensador)
- Mando a distancia
- Installation Plate (for indoor unit)
- Manguera de drenaje
- Manual de usuario
- Refrigerant Piping (often sold separately or installed by technician)
- Electrical Cables (often installed by technician)
4. Instalación y configuración
Installation of this split air conditioner requires specialized tools and knowledge. It is strongly recommended that installation be performed by a certified HVAC professional to ensure proper function, safety, and warranty validity.
4.1 Ubicación de la unidad interior
The indoor unit should be mounted on a wall, away from direct sunlight or heat sources, and where airflow is not obstructed. Ensure sufficient space around the unit for maintenance and proper air circulation.

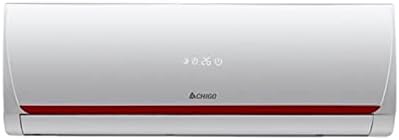

Image 4.1: The indoor unit of the CHIGO UMBRA-CSV51V3A-AY4J air conditioner. It features a sleek white design with a central display and the CHIGO logo.
4.2 Ubicación de la unidad exterior
The outdoor unit should be placed on a stable, level surface, with adequate clearance for airflow around all sides. Avoid locations where it will be exposed to excessive dust, debris, or direct sunlight for prolonged periods. Ensure proper drainage for condensation.

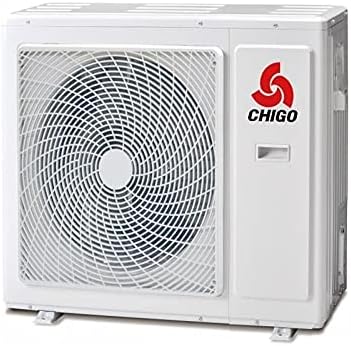

Image 4.2: The outdoor unit of the CHIGO UMBRA-CSV51V3A-AY4J air conditioner. It is a white rectangular unit with a large fan grille on the front, designed for heat exchange.
4.3 Electrical Connections and Refrigerant Lines
All electrical wiring must comply with local codes and regulations. The refrigerant lines connecting the indoor and outdoor units must be properly sized, insulated, and evacuated to prevent leaks and ensure efficient operation. This work must be performed by a certified technician.
5. Instrucciones de funcionamiento
Your CHIGO air conditioner is designed for user-friendly operation via the included remote control.
5.1 Funcionamiento básico
- Encendido/apagado: Presione el ENCENDIDO/APAGADO Botón en el control remoto para iniciar o detener la unidad.
- Selección de modo: Presione el MODO Botón para recorrer los modos disponibles: Automático, Frío, Seco, Ventilador, Calor.
- Ajuste de temperatura: Utilice el TEMPERATURA y TEMPERATURA BAJADA botones para configurar la temperatura deseada.
- Velocidad del ventilador: Presione el FAN Botón para ajustar la velocidad del ventilador (Automático, Bajo, Medio, Alto).
- Función de oscilación: Utilice el COLUMPIO button to control the vertical louver movement for even air distribution.
5.2 Silent Air System
This unit features a silent air supply system. The large diameter fan blades adjust speed based on the evaporator temperature, reducing operational noise without compromising cooling performance or airflow. This function is typically managed automatically by the unit in certain modes or can be activated via a dedicated "Quiet" or "Sleep" mode button on the remote, if available.
5.3 pantalla LED
The indoor unit is equipped with an LED display that shows the set temperature, operating mode, and other relevant indicators. Refer to the remote control manual for specific display icons and their meanings.
6. Mantenimiento
El mantenimiento regular garantiza un rendimiento óptimo y prolonga la vida útil de su aire acondicionado. Desconecte siempre la alimentación antes de realizar cualquier mantenimiento.
6.1 Limpieza del filtro de aire
Los filtros de aire deben limpiarse cada dos semanas o con mayor frecuencia, según el uso y la calidad del aire. Los filtros sucios pueden reducir la eficiencia de refrigeración y el flujo de aire.
- Abra el panel frontal de la unidad interior.
- Retire los filtros de aire.
- Limpie los filtros con una aspiradora o lávelos con agua tibia y un detergente suave.
- Enjuáguelos bien y déjelos secar completamente en un área sombreada antes de volver a instalarlos.
6.2 Limpieza de la unidad exterior
Periodically check the outdoor unit for debris, leaves, or dirt that may obstruct the condenser coils. Gently clean the coils with a soft brush or vacuum. Do not bend the fins. Ensure the drainage holes are clear.
6.3 Servicio profesional
It is recommended to have your air conditioner professionally serviced at least once a year. A technician can check refrigerant levels, electrical connections, and overall system performance.
7. Solución de problemas
Antes de contactar con el servicio técnico, review Los siguientes problemas comunes y soluciones:
| Problema | Posible causa | Solución |
|---|---|---|
| La unidad no arranca | No hay energía, se disparó el disyuntor, las baterías del control remoto están agotadas. | Verifique la fuente de alimentación, reinicie el disyuntor, reemplace las baterías del control remoto. |
| Refrigeración/calefacción insuficiente | Filtros de aire sucios, unidad exterior bloqueada, modo incorrecto seleccionado, refrigerante bajo. | Limpie los filtros, elimine las obstrucciones, seleccione el modo correcto y comuníquese con el técnico para verificar el refrigerante. |
| Ruido inusual | Piezas sueltas, obstrucción del ventilador, unidad desnivelada. | Check for loose parts, clear obstructions, ensure unit is level. If noise persists, contact service. |
| Fuga de agua de la unidad interior | Manguera de drenaje obstruida, instalación incorrecta. | Clear drain hose, contact technician for inspection. |
Si el problema persiste después de intentar estas soluciones, comuníquese con un técnico de servicio calificado.
8. Especificaciones
Key technical specifications for the CHIGO UMBRA-CSV51V3A-AY4J Split Air Conditioner:
- Número de modelo: UMBRA-CSV51V3A-AY4J
- Capacidad de enfriamiento: 5100 W (1600~5900 W)
- Capacidad de calentamiento: 5200 W (1350~6100 W)
- Energy Class (Cooling/Heating): A++/A
- Volumen de flujo de aire: 1000 m³/h
- SEER (Ratio de eficiencia energética estacional): 6.8
- Funcion especial: Compresor inversor
- Nivel de ruido (unidad interior): 25 ~ 40 dB
- Tipo de refrigerante: R410
- Fuente de alimentación: 220 voltios (CA)
- Indoor Unit Dimensions (Net): 950x313x240 milímetros
- Peso del producto: 49 kilogramos
- Color: Blanco
9. Garantía y soporte
For warranty information, please refer to the warranty card included with your product or contact your point of purchase. Keep your purchase receipt as proof of purchase. For technical support or service inquiries, please contact the CHIGO customer service department or your authorized dealer.
Nota: Las reparaciones o modificaciones no autorizadas pueden anular la garantía.
