Martillo rotativo Makita HR3001CK de 1-3/16 pulgadas

1. Producto terminadoview

El rotomartillo Makita HR3001CK de 1-3/16 pulgadas está diseñado para ofrecer alto rendimiento y potencia, ideal para aplicaciones exigentes en concreto, madera y metal. Su robusto martillo de 7.5 pulgadas... Amp El motor genera 2 ft-lbs de energía de impacto, lo que garantiza un funcionamiento eficiente en diversas tareas. La herramienta cuenta con un versátil modo de funcionamiento de tres modos, que permite a los usuarios alternar entre "solo rotación", "martilleo con rotación" y "solo martilleo", adaptándose a las diversas necesidades del trabajo. El diseño del cuerpo en forma de L mejora la precisión al acercar al operador a la superficie de trabajo, mientras que la empuñadura trasera con absorción de vibraciones y la empuñadura de goma suave priorizan la comodidad del usuario durante el uso prolongado. La seguridad es primordial, con un embrague limitador de par que desacopla automáticamente las marchas para evitar daños si la broca se atasca. El sistema de brocas SDS-PLUS facilita cambios de broca rápidos y sin herramientas y garantiza la máxima transferencia de energía de impacto.

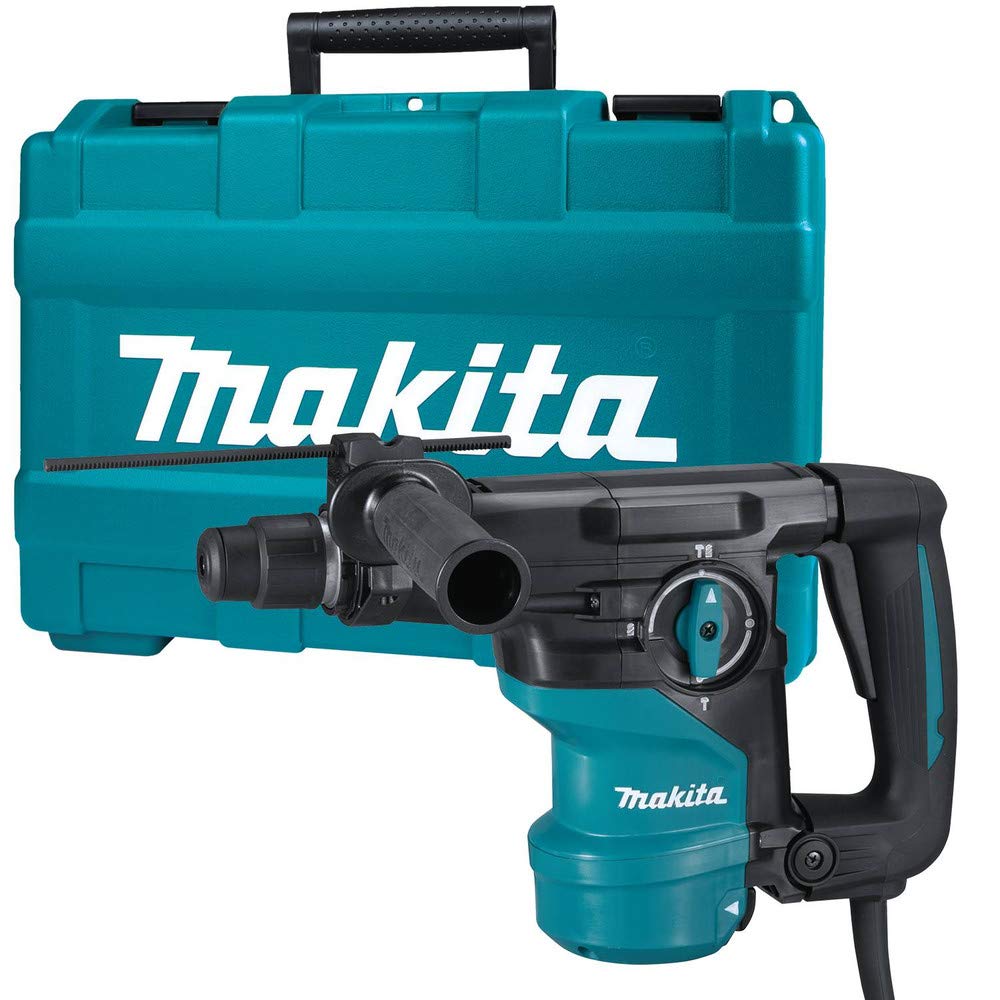

Figura 1: Martillo rotativo Makita HR3001CK con mango lateral y tope de profundidad.

2. Información de seguridad

Advertencias generales de seguridad para herramientas eléctricas

• Seguridad en el área de trabajo: Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras pueden provocar accidentes. No opere herramientas eléctricas en atmósferas explosivas, como en presencia de líquidos, gases o polvo inflamables. Las herramientas eléctricas generan chispas que pueden encender el polvo o los vapores. Mantenga a los niños y a las personas cercanas alejados mientras opera una herramienta eléctrica. Las distracciones pueden hacerle perder el control.
• Seguridad eléctrica: Los enchufes de las herramientas eléctricas deben coincidir con la toma de corriente. Nunca modifique el enchufe de ninguna manera. No utilice ningún adaptador con herramientas eléctricas con conexión a tierra. Los enchufes sin modificar y las tomas de corriente compatibles reducirán el riesgo de descarga eléctrica. Evite el contacto del cuerpo con superficies con conexión a tierra, como tuberías, radiadores, cocinas y refrigeradores. Existe un mayor riesgo de descarga eléctrica si su cuerpo está conectado a tierra. No exponga las herramientas eléctricas a la lluvia ni a la humedad. La entrada de agua en una herramienta eléctrica aumenta el riesgo de descarga eléctrica. No maltrate el cable. Nunca utilice el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, aceite, bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
• Seguridad personal: Use siempre protección para los ojos. Utilice el equipo de protección personal adecuado, como mascarilla antipolvo, calzado de seguridad antideslizante, casco o protección auditiva, según las condiciones. Manténgase alerta, preste atención a lo que hace y use el sentido común al operar una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción al operar herramientas eléctricas puede provocar lesiones personales graves. Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectar la herramienta a la fuente de alimentación, levantarla o transportarla.

Seguridad específica para martillos rotativos

• Utilice protectores auditivos. La exposición al ruido puede provocar pérdida de audición.
• Utilice las empuñaduras auxiliares suministradas con la herramienta. La pérdida de control puede provocar lesiones personales.
• Sujete la herramienta eléctrica por las superficies de agarre aisladas cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con un cableado oculto o con su propio cable. El contacto del accesorio de corte con un cable “activo” puede provocar que las partes metálicas expuestas de la herramienta eléctrica entren en “corriente” y podrían provocar una descarga eléctrica al operador.
• Asegúrese siempre de tener un punto de apoyo firme. Asegúrese de que no haya nadie debajo cuando utilice la herramienta en lugares altos.
• La broca puede calentarse durante el uso. Evite el contacto directo con ella después de usarla.

3. Componentes y qué incluye

Su martillo rotativo Makita HR3001CK viene con los siguientes componentes:

• Martillo rotativo Makita HR3001CK
• Mango lateral (127220-2)
• Calibre de profundidad (331886-4)
• Maletín para herramientas

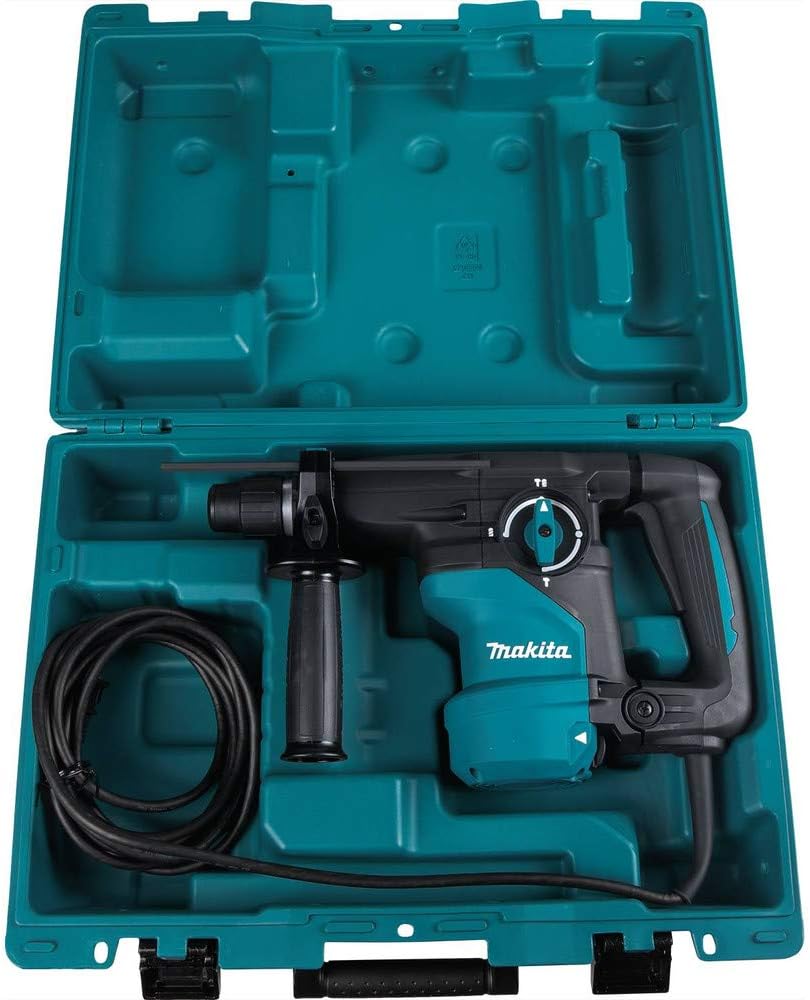

Figura 2: El martillo rotativo Makita HR3001CK y sus accesorios almacenados en el estuche de herramientas incluido.

4. Configuración

Cómo colocar el mango lateral y el medidor de profundidad

1. Afloje la manija lateral girándola en sentido antihorario.
2. Deslice el mango lateral sobre el cañón de la herramienta hasta que alcance la posición deseada.
3. Inserte el tope de profundidad en el orificio del mango lateral. Ajuste el tope a la profundidad de perforación necesaria.
4. Apriete el mango lateral girándolo en el sentido de las agujas del reloj para asegurar tanto el mango como el tope de profundidad.

Figura 3: El martillo perforador con el mango lateral y el tope de profundidad correctamente instalados.

Instalación de brocas SDS-PLUS

1. Limpie el vástago de la broca y aplique una pequeña cantidad de grasa en el vástago de la broca.
2. Retire la cubierta del portaherramientas e inserte la broca en el mandril.
3. Gire la broca ligeramente hasta que encaje en su lugar. Suelte la tapa del portaherramientas.
4. Tire de la broca para comprobar que esté bien fijada. Es normal que haya una pequeña holgura en las brocas SDS-PLUS.

Figura 4: Demostración de la instalación de una broca SDS-PLUS en el mandril.

5. Instrucciones de funcionamiento

Selección del modo de funcionamiento

El HR3001CK ofrece tres modos de funcionamiento, seleccionados a través del selector de función de martillo empotrado ubicado debajo de la carcasa del engranaje:

• Sólo rotación: Para taladrar en madera, metal o plástico sin acción de martilleo.
• Martilleo con rotación: Para taladrar en hormigón, mampostería y otros materiales duros.
• Sólo martilleo: Para trabajos de astillado, cincelado o demolición.

Para cambiar de modo, gire el selector hasta el icono deseado. Asegúrese de que la herramienta esté desenchufada o apagada antes de cambiar de modo para evitar un funcionamiento accidental.

Figura 5: El dial selector de modo, que permite seleccionar entre rotación, perforación con percusión y solo martilleo.

Iniciar y detener la herramienta

• Para poner en marcha la herramienta, presione el gatillo.
• Para detener la herramienta, suelte el interruptor de gatillo.
• La herramienta cuenta con un gatillo de velocidad variable, que le permite controlar la velocidad variando la presión en el interruptor.

Ajuste del ángulo de la broca (modo de solo martilleo)

En el modo de solo martilleo, el ángulo de la broca se puede ajustar para optimizar el ángulo de trabajo en aplicaciones de cincelado. Consulte las marcas de la herramienta para conocer los puntos de ajuste específicos.

6. Mantenimiento

Limpieza e inspección general

• Desenchufe siempre la herramienta antes de realizar cualquier mantenimiento.
• Limpie periódicamente las rejillas de ventilación para evitar el sobrecalentamiento. Utilice un cepillo suave o aire comprimido.
• Inspeccione el cable de alimentación para detectar cualquier daño. Reemplácelo inmediatamente si está dañado.
• Compruebe el apriete de todos los tornillos y fijaciones. Apriete cualquier componente suelto.

Reemplazo de escobillas de carbón

El motor utiliza escobillas de carbón, que son piezas consumibles. Cuando se desgastan, el motor se detiene automáticamente. Reemplace ambas escobillas de carbón simultáneamente. Para reemplazarlas, retire las tapas del portaescobillas con un destornillador, extraiga las escobillas desgastadas, inserte las nuevas y vuelva a colocar las tapas firmemente.

Lubricación

El mandril SDS-PLUS requiere lubricación periódica para garantizar una inserción y extracción fluida de la broca y un rendimiento de impacto óptimo. Aplique una pequeña cantidad de grasa SDS-PLUS al vástago de la broca antes de insertarla.

7. Solución de problemas

• La herramienta no se inicia: Compruebe que el cable de alimentación esté bien enchufado. Asegúrese de que el gatillo esté completamente presionado. Verifique que las escobillas de carbón no estén desgastadas.
• La broca no gira ni martilla: Asegúrese de que el selector de modo esté configurado correctamente para la operación deseada. Compruebe que la broca esté bien insertada y bloqueada en el mandril. Si la broca se atasca con frecuencia, es posible que el embrague limitador de par esté activado; reduzca la presión o utilice una broca más afilada.
• Vibración o ruido excesivo: Esto podría indicar una broca desgastada, componentes sueltos o problemas internos. Deje de usar la herramienta y solicite a un técnico de servicio cualificado que la revise.
• Calentamiento excesivo: Asegúrese de que las aberturas de ventilación estén despejadas. Evite el uso intensivo continuo sin interrupciones. Reduzca la carga si es posible.

8. Especificaciones

9. Vídeos de productos

Vídeo de desempaquetado de la Makita M8701ZB

10. Garantía y soporte

Información de garantía

Las herramientas eléctricas Makita cuentan con una garantía limitada contra defectos de materiales y mano de obra. Consulte la tarjeta de garantía incluida con su producto para conocer los términos, condiciones y duración específicos. Conserve su recibo de compra como comprobante para reclamaciones de garantía.

Atención al cliente

Para asistencia técnica, servicio o para localizar un centro de servicio autorizado, visite el sitio web oficial de Makita. webo contacte directamente con el servicio de atención al cliente de Makita. La información de contacto suele encontrarse en la documentación de la garantía o en el sitio web de Makita. websitio.
