1. Información importante de seguridad
Lea y comprenda siempre todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones que se incluyen con esta herramienta eléctrica. Si no sigue todas las instrucciones a continuación, podría sufrir una descarga eléctrica, un incendio o lesiones graves. Conserve todas las advertencias e instrucciones para futuras consultas.
- Seguridad en el área de trabajo: Mantenga su área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras pueden provocar accidentes. No opere herramientas eléctricas en atmósferas explosivas, como en presencia de líquidos, gases o polvo inflamables. Las herramientas eléctricas generan chispas que pueden encender el polvo o los humos.
- Seguridad eléctrica: Los enchufes de las herramientas eléctricas deben coincidir con la toma de corriente. Nunca modifique el enchufe de ninguna manera. No utilice ningún adaptador de enchufe con herramientas eléctricas conectadas a tierra. Los enchufes sin modificar y las tomas de corriente compatibles reducirán el riesgo de descarga eléctrica.
- Seguridad personal: Use siempre protección ocular. Use gafas o gafas de seguridad. Use protección auditiva al operar la herramienta durante períodos prolongados. Vístase adecuadamente. No use ropa holgada ni joyas. Mantenga el cabello y la ropa alejados de las piezas móviles.
- Uso y cuidado de herramientas: No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta funcionará mejor y con mayor seguridad a la velocidad para la que fue diseñada. Desconecte el enchufe de la fuente de alimentación o retire la batería (si es extraíble) de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar accesorios o guardar la herramienta eléctrica.
- Uso y cuidado de la herramienta a batería: Recargue solo con el cargador especificado por el fabricante. Un cargador que sea adecuado para un tipo de paquete de baterías puede crear un riesgo de incendio cuando se usa con otro paquete de baterías. Use herramientas eléctricas solo con paquetes de baterías específicamente designados. El uso de cualquier otro paquete de baterías puede crear un riesgo de lesiones e incendio.
2. Producto terminadoview
El taladro percutor sin escobillas DCK de 20 V (modelo KDJZ05-13) es una herramienta versátil diseñada para taladrar madera, metal, mampostería y atornillar. Cuenta con un motor sin escobillas para mayor eficiencia y durabilidad, un portabrocas metálico sin llave de 1/2 pulgada y múltiples ajustes de velocidad y par.
Imagen: El kit de taladro percutor sin escobillas DCK 20 V, que incluye el taladro, la batería, el cargador, varias brocas, puntas de destornillador y una bolsa de transporte.
3. Configuración
3.1 Desembalaje y contenido
Retire con cuidado todos los artículos del embalaje. Inspeccione el contenido para asegurarse de que todas las piezas estén presentes y sin daños. El kit suele incluir:
- Taladro percutor sin escobillas (x1)
- Batería de iones de litio de 20 V y 4.0 Ah (x1)
- Cargador de 20 V (x1)
- Brocas de 15 piezas (para metal y madera) (x1)
- Juego de 32 puntas de destornillador con estuche de plástico (x1)
- Gancho para cinturón (x1)
- Bolsa de transporte (x1)
Imagen: Todos los componentes incluidos en el kit de taladro percutor DCK, dispuestos para su inspección.
3.2 Instalación y carga de la batería
La batería de iones de litio de 4.0 Ah ofrece una mayor autonomía. Asegúrese de que la batería esté completamente cargada antes del primer uso.
- Carga de la batería: Conecte el cargador a una toma de corriente estándar. Deslice la batería en el cargador hasta que encaje. La luz indicadora del cargador mostrará el estado de carga. Una luz roja suele indicar que está cargando y una luz verde indica que la carga está completa.
- Instalación de la batería: Alinee la batería con la base del mango del taladro. Deslice la batería en el mango hasta que encaje firmemente. Asegúrese de que esté firmemente colocada antes de usar el taladro.
- Extracción de la batería: Presione el botón de liberación de la batería (generalmente ubicado en el frente o en los costados del paquete de baterías) y deslice la batería fuera del mango del taladro.
Imagen: Diagrama que ilustra las luces indicadoras de carga de la batería: roja para carga, verde para carga completa, luces intermitentes para anomalías o temperatura alta.
3.3 Funcionamiento del mandril e instalación de la broca
El taladro cuenta con un mandril totalmente metálico sin llave de 1/2 pulgada para cambios de broca rápidos y seguros.
- Abriendo el mandril: Sujete la parte trasera del mandril con una mano y gire la parte delantera en sentido antihorario hasta que las mordazas del mandril estén lo suficientemente abiertas para insertar la broca deseada.
- Inserción de la broca: Inserte la broca o la punta del destornillador en las mordazas del portabrocas hasta el fondo.
- Apretar el mandril: Sujete la parte trasera del mandril y gire la parte delantera en el sentido de las agujas del reloj hasta que la broca quede bien sujeta.amped. Asegúrese de que la broca esté centrada y apretada para evitar que se resbale durante la operación.
Imagen: Una imagen de tres paneles que demuestra el mecanismo de husillo autoblocante para un reemplazo rápido y fácil de la broca girando el mandril.
Imagen: Una comparación que muestra el robusto mandril totalmente metálico de 1/2 pulgada del taladro DCK versus un mandril de plástico de 3/8 de pulgada más pequeño y menos duradero.
4. Instrucciones de funcionamiento
Selección de 4.1 modos
Este taladro percutor ofrece tres modos de funcionamiento: taladrado, taladrado con percusión y atornillado. Seleccione el modo adecuado con el anillo selector de modo situado detrás del portabrocas.
- Modo de perforación (Icono de taladro): Para perforar madera, metal, plásticos y otros materiales que no sean mampostería.
- Modo de perforación con percusión (Icono de martillo): Para taladrar materiales duros como ladrillo, hormigón y mampostería. Este modo combina la rotación con la acción de percusión.
- Modo de atornillado (icono de tornillo): Para atornillar y desatornillar. Utilice la configuración del embrague de par en este modo para evitar atornillar demasiado o dañar las cabezas de los tornillos.

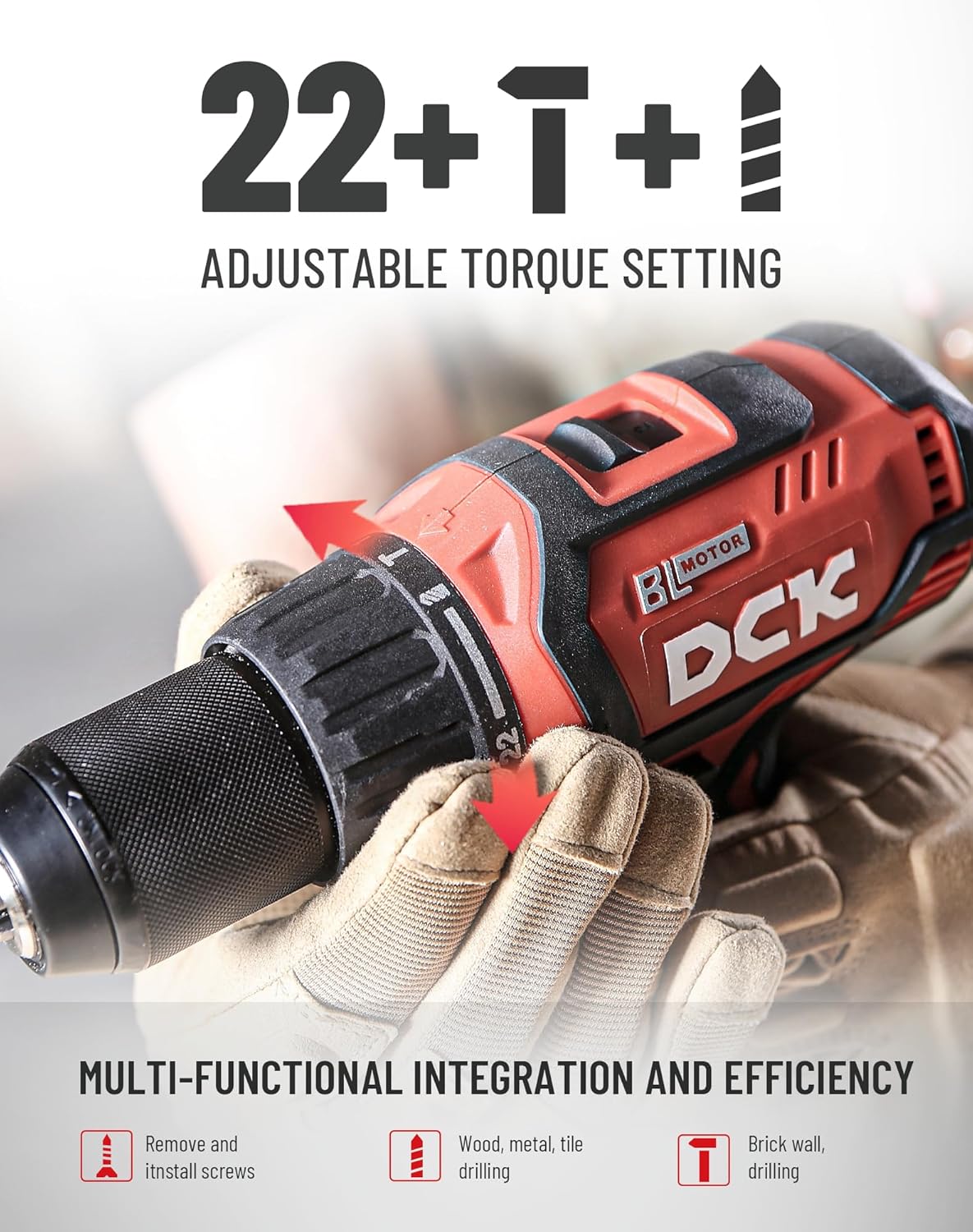

Imagen: El área del mandril del taladro que muestra la configuración de torque ajustable 22+1+1 e íconos para atornillar, taladrar (madera, metal, baldosas) y taladrar con percusión (pared de ladrillos).
4.2 Ajustes de velocidad y par
El taladro cuenta con una transmisión de 2 velocidades y un embrague de torque 22+1+1 para un control preciso.
- Selector de velocidad: Utilice el interruptor deslizante en la parte superior del taladro para seleccionar entre dos rangos de velocidad:
Marcha 1 (0-550 RPM): Baja velocidad, alto torque para aplicaciones de trabajo pesado, como atornillar tornillos grandes o perforar agujeros grandes en materiales duros.
Marcha 2 (0-2200 RPM): Alta velocidad, menor torque para perforación rápida en materiales más blandos o agujeros más pequeños. - Embrague de par (configuraciones 22+1+1): El anillo de torsión permite ajustar el par antes de que se desacople el embrague. Esto evita atornillar demasiado los tornillos y dañar la pieza de trabajo. El ajuste "1" corresponde al par máximo en el modo de taladrado y "+1" al modo de taladrado con percusión.
Imagen: Un primer plano del taladro que muestra el interruptor selector de transmisión de 2 velocidades en la parte superior, indicando baja velocidad (0-550 RPM) y alta velocidad (0-2200 RPM).
4.3 Luz de trabajo LED
La luz LED incorporada ilumina automáticamente el área de trabajo cuando se presiona el gatillo, mejorando la visibilidad en espacios con poca iluminación.
4.4 Técnicas de perforación y atornillado
- General: Sujete siempre el taladro firmemente con ambas manos. Aplique una presión constante y uniforme.
- Perforación de madera/metal: Seleccione el modo de perforación. Use una velocidad más baja para brocas más grandes o materiales más duros, y una velocidad más alta para brocas más pequeñas o materiales más blandos.
- Perforación con martillo en mampostería: Seleccione el modo de perforación con percusión. Utilice brocas para mampostería adecuadas. Aplique una presión firme y constante.
- Conducción de tornillos: Seleccione el modo de atornillado y ajuste el embrague de par para evitar un apriete excesivo. Comience con un par más bajo y auméntelo si es necesario.
Imagen: Una persona utiliza el taladro percutor DCK para crear un agujero en un tubo cuadrado de metal, demostrando su capacidad para perforar metal.
Imagen: Una persona utiliza el taladro percutor DCK para crear un agujero en una tabla de madera, destacando su capacidad de perforación de madera.
Imagen: Una persona utiliza el taladro percutor DCK para introducir un tornillo en una viga de madera, lo que ilustra su función de atornillado.
5. Mantenimiento
5.1 Limpieza
La limpieza regular ayuda a mantener el rendimiento de la herramienta y prolonga su vida útil.
- Desconecte siempre la batería antes de limpiarla.
- Utilice un paño suave y seco.amp Paño para limpiar el exterior de la herramienta. No utilice productos químicos agresivos ni limpiadores abrasivos.
- Limpie el polvo o los residuos de las aberturas de ventilación utilizando aire comprimido o un cepillo suave.
- Limpie periódicamente las mordazas del mandril para garantizar un agarre adecuado de la broca.
5.2 Almacenamiento
Cuando no esté en uso, guarde el taladro y sus accesorios en un lugar limpio y seco, fuera del alcance de los niños.
- Guarde la herramienta en su bolsa de transporte para protegerla del polvo y daños.
- Asegúrese de que la batería esté parcialmente cargada (alrededor del 50 %) antes de almacenarla durante un período prolongado.
- Evite almacenar la herramienta bajo la luz solar directa o temperaturas extremas.
5.3 Cuidado de la batería
El cuidado adecuado de la batería garantiza un rendimiento y una longevidad óptimos.
- No exponga las baterías al agua ni a la humedad.
- No guarde los paquetes de baterías en lugares donde la temperatura pueda alcanzar o superar los 50 °C (122 °F).
- No incinere la batería, incluso si está muy dañada o completamente agotada. La batería podría explotar en caso de incendio.
- Recicle las baterías usadas de manera responsable.
6. Solución de problemas
Esta sección aborda problemas comunes que puede encontrar con su taladro percutor sin escobillas DCK 20V.
| Problema | Posible causa | Solución |
|---|---|---|
| El taladro no arranca | La batería no está cargada o está instalada incorrectamente. | Asegúrese de que la batería esté completamente cargada y correctamente insertada. |
| Potencia o rendimiento reducidos | Baja carga de batería. Ajuste de velocidad/par incorrecto para la tarea. | Recargue la batería. Ajuste la velocidad y el par según sea necesario. |
| La broca se resbala en el mandril | El portabrocas no está bien apretado. El vástago de la broca está sucio o dañado. | Vuelva a apretar el mandril firmemente. Limpie o reemplace la broca. |
| Calentamiento excesivo | Uso intensivo prolongado. Ranuras de ventilación obstruidas. | Deje que la herramienta se enfríe. Limpie las ranuras de ventilación. Reduzca la carga. |
7. Especificaciones
| Característica | Especificación |
|---|---|
| Marca | DCC |
| Número de modelo | KDJZ05-13 (EA-02) |
| Fuente de poder | Funciona con pilas |
| Volumentage | 20 voltios |
| Ampanhelo | 4 Amps |
| Velocidad máxima de rotación | 2200 RPM |
| Par máximo | 531 libras-pulgada (60 Nm) |
| Tasa de impacto (modo martillo) | 0-36,000 IPM |
| Tamaño de Chuck | Llave de 1/2 pulgada sin llave totalmente metálica |
| Ajustes de par | 22+1+1 |
| Capacidad de perforación (madera) | 1.5 pulgadas (38 mm) |
| Capacidad de perforación (metal) | 0.5 pulgadas (13 mm) |
| Capacidad de perforación (ladrillo/hormigón) | 0.5 pulgadas (13 mm) |
| Peso del artículo | 8.77 libras (con batería) |
| Dimensiones del producto | 6" de largo x 6" de ancho x 5" de alto (aproximadamente) |
8. Información de garantía
DCK ofrece la siguiente garantía para este producto:
- Taladro percutor sin escobillas: 2 año de garantía
- Batería y cargador: 1 año de garantía
Conserve su comprobante de compra para reclamaciones de garantía. La garantía cubre defectos de materiales y mano de obra en condiciones normales de uso.
9. Atención al cliente
Para cualquier pregunta, asistencia técnica o reclamo de garantía, comuníquese con el servicio de atención al cliente de DCK.
- Respuesta rápida: En 24 horas
- Garantía de toda la máquina: 24 meses
- Garantía de batería y cargador: 12 meses
- Apoyo técnico: Servicio y soporte técnico de por vida
Visita el DCK oficial websitio o la página de soporte de su minorista para obtener detalles de contacto.
Imagen: ExampArchivos de brocas para mampostería, madera y metal, que ilustran la variedad de brocas incluidas o compatibles con el taladro.
