Introducción
This manual provides detailed instructions for the safe installation, operation, and maintenance of your Maxxima 4-inch 5 CCT Ultra Thin Recessed LED Downlight. Please read all instructions carefully before installation and retain this manual for future reference.
Imagen: Frente view of the Maxxima 4-inch 5 CCT Ultra Thin Recessed LED Downlight.
Información de seguridad
Para reducir el riesgo de incendio, descarga eléctrica o lesiones a las personas, observe las siguientes precauciones de seguridad:
- Siempre apague la energía en el disyuntor antes de comenzar la instalación o realizar cualquier mantenimiento.
- Asegúrese de que todas las conexiones eléctricas cumplan con los códigos y ordenanzas locales, así como con el Código Eléctrico Nacional (NEC).
- Si no está seguro acerca del cableado, consulte a un electricista calificado.
- No lo instale en lugares donde la temperatura de funcionamiento exceda la temperatura nominal del dispositivo.
- Este accesorio es adecuado para damp locations and is IC Rated, meaning it is safe for direct contact with insulation.
- No modifique el accesorio ni lo utilice para fines distintos a su uso previsto.
Contenido del paquete
Verifique que todos los componentes estén presentes antes de comenzar la instalación:
- 1 x Maxxima 4 in. 5 CCT Ultra Thin Recessed LED Downlight
- 1 x Junction Box (J-Box) with integrated power supply
- Herrajes de montaje
Presupuesto
| Característica | Especificación |
|---|---|
| Número de modelo | LMR-S40905 |
| Tamaño | 4 pulgadas |
| Quétage | 10W (equivalente a una bombilla incandescente de 60W) |
| Salida de lúmenes | 750 lúmenes |
| Temperatura de color (CCT) | Seleccionable: 2700K, 3000K, 3500K, 4000K, 5000K |
| Volumentage | 120 V CA |
| Regulable | Yes (20% - 100% with compatible LED dimmer) |
| CRI | 82 |
| Material | Aluminio |
| Tipo de instalación | Montaje empotrado, sin caja |
| Certificaciones | Clasificación IC, listado ETL |
| Dimensiones de la caja de conexiones | 1.4" de alto x 2.7" de ancho x 4.11" de profundidad |
| Dimensiones del accesorio | 4.8” Diameter x 0.87” Thickness |
Configuración e instalación
Siga estos pasos para una correcta instalación:
- Apagar la energía: Before starting any electrical work, ensure the power supply to the installation area is turned off at the circuit breaker.
- Preparar la abertura del techo: Corte un orificio de 4 cm de diámetro en el techo en el lugar deseado. Asegúrese de que no haya obstrucciones como vigas o tuberías.
- Conectar el cableado: Open the junction box cover. Connect the supply wires to the wires inside the junction box using the provided wire nuts:
- Connect the black wire from the supply to the black wire of the J-Box.
- Connect the white wire from the supply to the white wire of the J-Box.
- Connect the ground wire from the supply to the green wire of the J-Box.
- Seleccionar temperatura de color (CCT): Before inserting the light into the ceiling, locate the CCT selection switch on the side of the junction box. Choose your desired color temperature (2700K, 3000K, 3500K, 4000K, or 5000K) by sliding the switch.
- Insertar caja de conexiones: Place the wired junction box into the ceiling opening.
- Instalar Downlight: Connect the downlight to the junction box via the male/female connector. Push the spring clips on the sides of the downlight upwards and insert the fixture into the ceiling hole. The clips will automatically secure the light in place.
- Restaurar energía: Vuelva a encender la energía en el disyuntor.

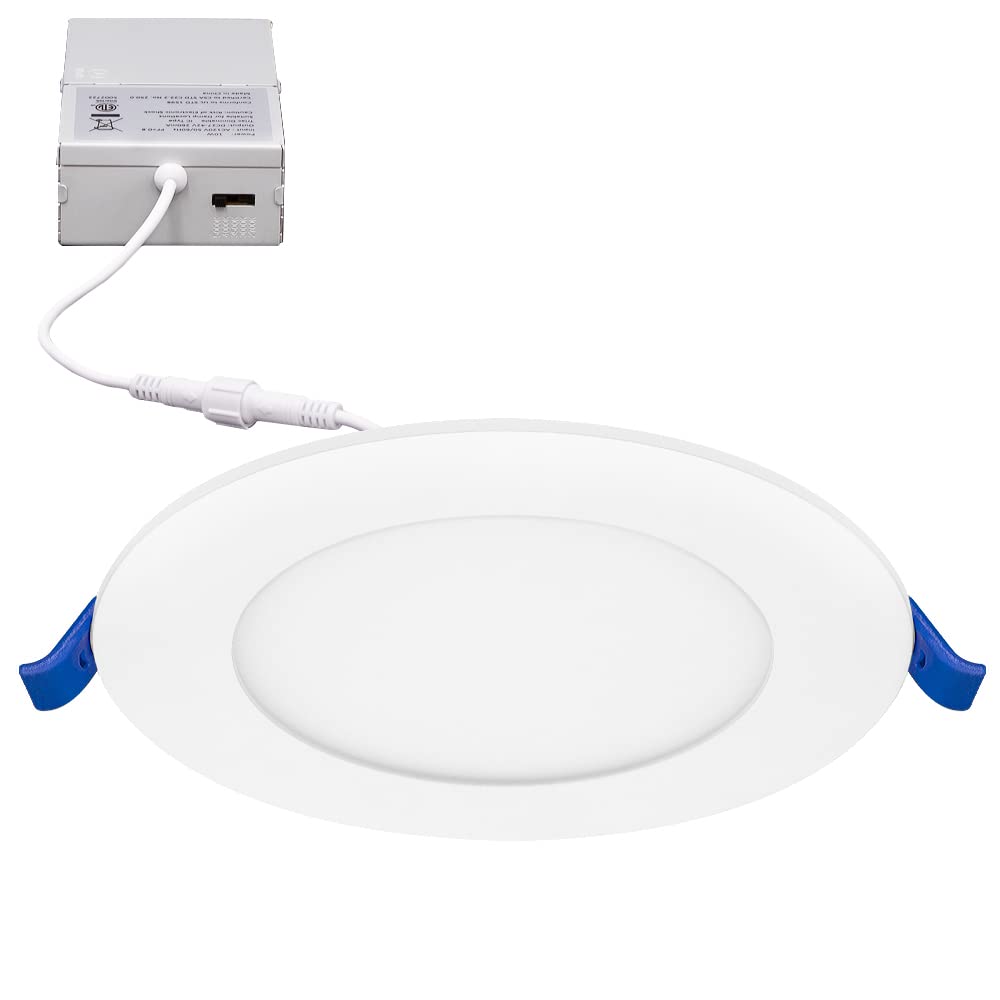

Image: The LED downlight connected to its junction box.
Imagen: Primer plano view of the CCT selection switch located on the side of the junction box.
Imagen: Lateral view of the downlight showing the tension spring clips used for installation.
Instrucciones de funcionamiento
Selección de temperatura de color
The Maxxima 4-inch LED Downlight features 5 CCT (Correlated Color Temperature) options, allowing you to customize the light output to your preference. The selection switch is located on the side of the junction box.
- 2700K: Soft White (Warm, inviting light)
- 3000K: Warm White (Slightly brighter, still warm)
- 3500K: Bright White (Neutral, balanced light)
- 4000K: Neutral White (Cooler, more energetic light)
- 5000K: Daylight (Brightest, closest to natural daylight)
To change the CCT, you must access the junction box. It is recommended to select your preferred CCT before final installation into the ceiling. If changing after installation, ensure power is off before accessing the J-Box.
Image: Visual representation of the five selectable color temperatures.
Funcionalidad de atenuación
This LED downlight is dimmable from 20% to 100% when used with a compatible LED dimmer switch. Ensure your dimmer switch is rated for LED lighting to prevent flickering or damage to the fixture.
Mantenimiento
The Maxxima LED Downlight requires minimal maintenance.
- Limpieza: Asegúrese de que la energía esté apagada antes de limpiarla. Limpie el artefacto con un paño suave, seco o ligeramente húmedo.amp Paño. No utilice limpiadores abrasivos ni disolventes, ya que pueden dañar el acabado o los componentes eléctricos.
- No hay piezas que el usuario pueda reparar: La fuente de luz LED está integrada y no es reemplazable. No intente abrir ni reparar la lámpara.
Solución de problemas
If you encounter issues with your downlight, refer to the following table:
| Problema | Posible causa | Solución |
|---|---|---|
| La luz no enciende | Sin suministro de energía Conexión de cableado suelta Faulty switch or circuit breaker | Check circuit breaker and wall switch. Ensure all wiring connections are secure. Test with a known working fixture or consult an electrician. |
| La luz parpadea o se atenúa incorrectamente | Interruptor de regulación incompatible Cableado suelto | Ensure an LED-compatible dimmer is used. Check wiring connections. |
| Temperatura de color incorrecta | Interruptor CCT configurado incorrectamente | Turn off power, access the junction box, and adjust the CCT selection switch to the desired setting. |
Garantía
This Maxxima LED Downlight is covered by a 3 año de garantía from the date of purchase. This warranty covers defects in materials and workmanship under normal use. For warranty claims or further details, please contact Maxxima customer support.
Atención al cliente
For technical assistance, troubleshooting, or warranty inquiries, please contact Maxxima customer support. Refer to the product packaging or the official Maxxima webSitio para obtener información de contacto actualizada.
Please have your model number (MRL-S40905) and date of purchase available when contacting support.
