1. Introducción
La WUBEN L1 es una linterna LED recargable, versátil y potente, diseñada para diversas aplicaciones, como actividades al aire libre, emergencias y uso profesional. Cuenta con un cabezal giratorio de 180 grados, dos fuentes de luz (foco y reflector) y una tapa trasera magnética para un uso manos libres. Este manual proporciona instrucciones detalladas para el uso correcto, el mantenimiento y la resolución de problemas de su linterna WUBEN L1.
Imagen 1.1: Linterna WUBEN L1 en sus configuraciones recta y en ángulo recto, muestraasing su diseño de cabezal giratorio.
2. Contenido del paquete
Por favor verifique que todos los artículos estén presentes en su paquete:
- Linterna WUBEN L1
- Funda
- Cable de carga USB-C
- Acollador
- Juntas tóricas de repuesto
- Manual de usuario (este documento)
Imagen 2.1: El contenido completo del paquete de la linterna WUBEN L1, incluida la linterna, la funda, el cable de carga y los accesorios.
3. Características del producto
- Cabezal giratorio de 180°: Permite ángulos de iluminación flexibles, convirtiendo entre una linterna recta y una luz de ángulo recto.
- Fuentes de luz duales: Equipado con un foco (LED SST-40) y un proyector (LED P9 o 519A) para diversas necesidades de iluminación.
- Alta salida de lúmenes: Hasta 2000 lúmenes para una iluminación potente.
- Clasificación de impermeabilidad IP68: Diseñado para soportar inmersión en agua hasta 2 metros durante 1 hora.
- Tapa trasera magnética: Proporciona fijación manos libres a superficies metálicas.
- Función del banco de energía: Se puede utilizar para cargar otros dispositivos a través de su puerto de salida USB-A.
- USB tipo C recargable: Carga rápida y cómoda.
Imagen 3.1: La linterna WUBEN L1 demuestra su cabezal giratorio de 180 grados para ángulos de iluminación flexibles.
Imagen 3.2: La linterna WUBEN L1 en uso, mostradaasing sus fuentes de luz duales (foco y proyector) para una iluminación integral.
4. Configuración
4.1 Carga inicial
Antes del primer uso, cargue completamente la linterna WUBEN L1. Conecte el cable USB tipo C incluido al puerto de carga de la linterna y a una fuente de alimentación USB (por ejemplo, un adaptador de pared o el puerto USB de una computadora). La luz indicadora de carga mostrará el estado de carga.
- Luz roja: Carga en curso.
- Luz azul: Completamente cargado.
Una carga completa normalmente demora aproximadamente 2.5 horas con una entrada de 5 V/2 A.
Imagen 4.1: La linterna WUBEN L1 conectada para cargar, demostrando su entrada USB Tipo-C.
5. Operación
5.1 Encendido y apagado
- Encender: Mantenga presionado el botón de encendido principal durante aproximadamente 0.5 segundos.
- Apagar: Mantenga presionado el botón de encendido principal durante aproximadamente 0.5 segundos cuando la luz esté encendida.
5.2 Cambio de modo
El WUBEN L1 cuenta con dos fuentes de luz independientes, cada una con sus propios modos:
- SST-40 LED (Foco): Presione brevemente el botón de encendido para alternar entre los modos: Bajo → Medio → Alto → Turbo. Presione dos veces para luz estroboscópica y tres veces para SOS.
- LED P9/519A (proyector): Presione brevemente el botón secundario para recorrer los modos: Bajo → Medio → Alto.
Imagen 5.1: Diagrama que ilustra los distintos modos de iluminación para los LED SST40 (foco) y P9/519A (proyector).
5.3 Activación de luz dual
Tanto el foco como el reflector se pueden activar simultáneamente. Simplemente encienda cada fuente de luz con su botón correspondiente.
5.4 Uso de la tapa trasera magnética
La tapa trasera magnética permite fijar la linterna de forma segura a cualquier superficie metálica ferrosa, proporcionando iluminación manos libres. Es ideal para tareas como la reparación de vehículos o el trabajo en espacios reducidos.

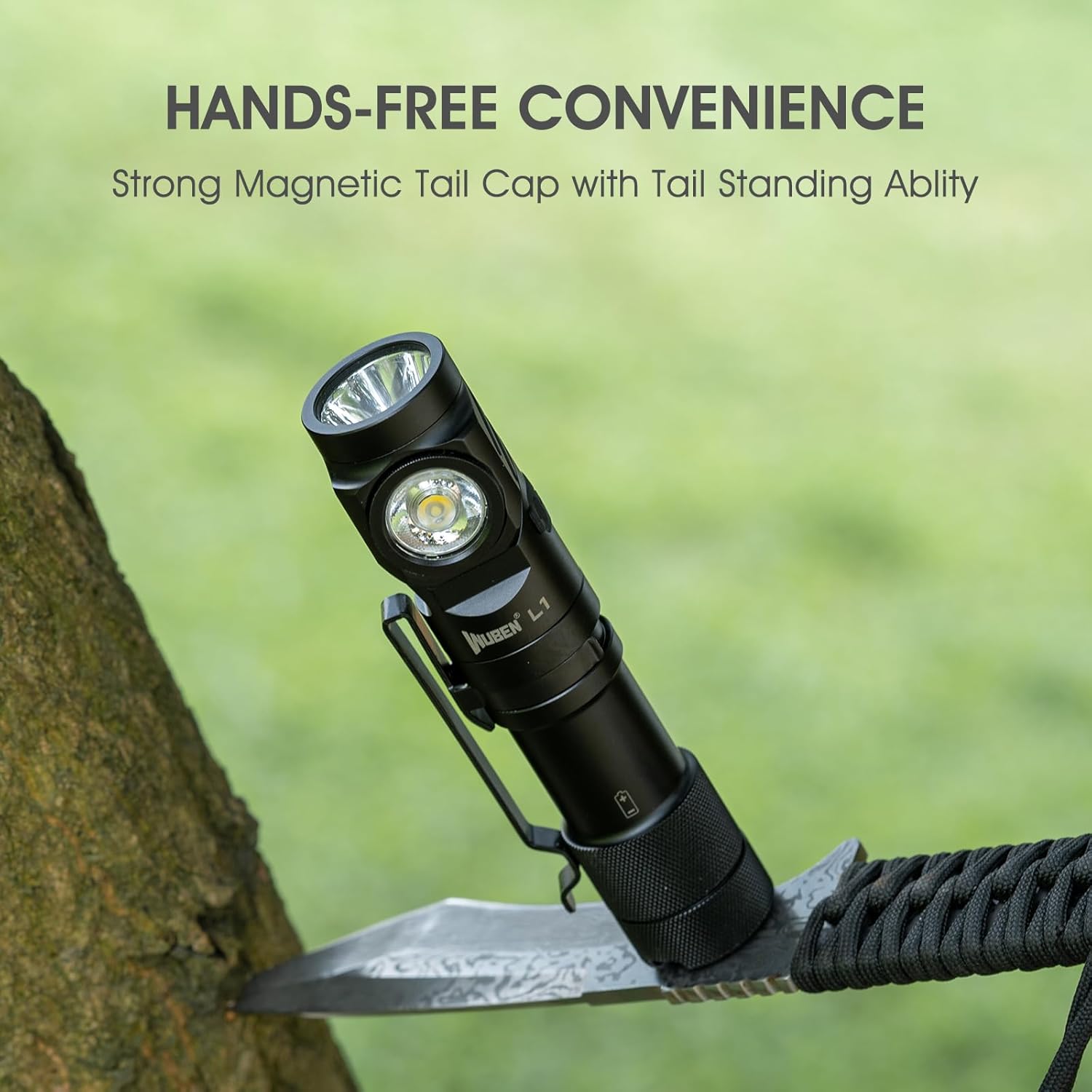

Imagen 5.2: La linterna WUBEN L1 sujeta al tronco de un árbol a través de su tapa trasera magnética, demostrando su uso con manos libres.
5.5 Uso del clip de bolsillo
El clip de bolsillo incluido permite una fijación segura a la ropa, cinturones o correas de mochila, ofreciendo un transporte cómodo y un acceso rápido.
6. Función de carga y banco de energía
6.1 Carga de la linterna
Conecte el cable USB tipo C al puerto de entrada de la linterna y a una fuente de alimentación USB de 5 V/2 A. El indicador luminoso estará rojo durante la carga y azul cuando esté completamente cargado.
6.2 Uso como banco de energía
La WUBEN L1 funciona como una batería externa portátil. Conecta tu dispositivo (p. ej., un smartphone) al puerto USB-A de la linterna con un cable compatible. La linterna proporciona una salida de 5 V/2 A para cargar tu dispositivo.
Imagen 6.1: La linterna WUBEN L1 demuestra su capacidad para cargar un teléfono inteligente, actuando como un banco de energía portátil.
7. Mantenimiento
- Limpieza: Limpie la linterna con un paño limpio y suave. No utilice limpiadores abrasivos ni disolventes.
- juntas tóricas: Inspeccione y lubrique periódicamente las juntas tóricas para mantener la clasificación de impermeabilidad IP68. Reemplácelas si están dañadas.
- Almacenamiento: Guarde la linterna en un lugar fresco y seco, alejado de la luz solar directa y de temperaturas extremas. Para un almacenamiento prolongado, cargue la batería cada 3 a 6 meses para prolongar su vida útil.
- Cuidado de la batería: Evite descargar la batería por completo con frecuencia. Recárguela inmediatamente cuando el nivel de batería sea bajo.
8. Solución de problemas
- La linterna no enciende:
- Asegúrese de que la batería esté cargada.
- Verifique que la batería haga contacto correctamente.
- La linterna no se carga:
- Verifique que el cable USB tipo C esté conectado de forma segura tanto a la linterna como a la fuente de alimentación.
- Pruebe con un cable USB y un adaptador de corriente diferentes.
- Asegúrese de que la fuente de alimentación esté activa.
- Brillo o tiempo de ejecución reducido:
- La batería puede estar baja; recargue la linterna.
- El funcionamiento en modo Turbo durante períodos prolongados puede generar calor, lo que genera una reducción automática del brillo para protección.
- Ingreso de agua:
- Asegúrese de que la tapa trasera esté completamente apretada.
- Inspeccione las juntas tóricas para detectar daños o desplazamiento.
Imagen 8.1: La linterna WUBEN L1 sumergida en agua, lo que ilustra su clasificación de resistencia al agua IP68.
9. Especificaciones
| Característica | Especificación |
|---|---|
| Marca | WUBEN |
| Modelo | L1 |
| Tipo de fuente de luz | LED (SST-40, P9/519A) |
| Salida máxima | 2000 lúmenes |
| Lanzamiento máximo | 340 metros |
| Fuente de poder | Funciona con pilas (iones de litio) |
| Capacidad de la batería | 4800 mAh (estimado a partir del tiempo de ejecución/salida) |
| Puerto de carga | USB tipo C (entrada de 5 V/2 A) |
| Salida del banco de potencia | USB-A (salida de 5 V/2 A) |
| Resistencia al agua | IP68 (2m bajo el agua durante 1h) |
| Resistencia al impacto | 1.5 metros |
| Material | Aluminio |
| Dimensiones | 128.2 mm (largo) x 28 mm (diámetro) |
| Peso del artículo | 9.9 onzas (aprox. 280 g) |
Nota: Las especificaciones están sujetas a cambios sin previo aviso.
10. Garantía y soporte
Los productos WUBEN se fabrican con materiales y mano de obra de alta calidad. Para obtener información sobre la garantía o soporte técnico, consulte el sitio web oficial de WUBEN. webSitio web o contacte directamente con el servicio de atención al cliente. Conserve su recibo de compra como comprobante.
Para obtener más ayuda, visite: www.wubenlight.com
