1. Introducción
This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your A-iPower 10700-Watt Electric Start Portable Generator, model AP10700E. Please read this manual thoroughly before operating the generator to ensure proper use and to prevent injury or damage.
The A-iPower AP10700E is a heavy-duty, gas-powered portable generator designed for home use, job sites, emergencies, and power outages. It features a 459cc OHV engine and offers both electric push-button start and recoil start options.
2. Características del producto
- Arranque eléctrico: Convenient electric push-button start system with included battery.
- Comienzo de retroceso: Manual recoil start option for backup.
- Potente motor: Equipped with a 459cc OHV high-performance engine featuring a cast iron sleeve for durability, fuel efficiency, and excellent heat dissipation.
- Alto rendimiento: Delivers 10,700 starting watts and 8,500 running watts on gasoline.
- Multi-Featured Control Panel: Includes a CO sensor indicator light, digital data center (displaying voltage, frequency, and hours), electric push-button start, 2x 5-20R GFCI (20A, 120V) outlets, 1x L5-30R (30A, 120V) outlet, 1x L14-30R (30A, 120/240V) outlet, and 1x 14-50R (50A, 120/240V) outlet.
- Construcción robusta: Heavy-duty frame with a durable powder-coated finish.
3. Configuración
Before first use, several components must be assembled and fluids added. Ensure the generator is on a flat, stable surface in a well-ventilated area, away from any ignition sources.
3.1 Desempaquetado e inventario
Carefully remove all contents from the packaging. Verify that all parts listed in the 'Included in Box' section are present.
3.2 Conjunto de rueda y manija
- Fije las ruedas al marco del generador utilizando los herrajes proporcionados.
- Install the handles onto the frame. Ensure they are securely fastened.
3.3 Adición de aceite de motor
El generador se envía sin aceite de motor. Es fundamental añadir el tipo y la cantidad de aceite correctos antes de arrancar.
- Coloque el generador en una superficie nivelada.
- Retire la tapa de llenado de aceite / varilla medidora.
- Using the provided funnel, slowly add the recommended engine oil (e.g., 10W-30) until it reaches the upper mark on the dipstick. Do not overfill.
- Vuelva a colocar de forma segura la tapa de llenado/varilla de nivel de aceite.
3.4 Agregar combustible
Utilice únicamente gasolina fresca sin plomo de 87 octanos o superior. No utilice combustible E85.
- Asegúrese de que el generador esté apagado y frío.
- Abra la tapa del tanque de combustible.
- Carefully pour gasoline into the fuel tank, leaving a small air gap at the top to allow for expansion.
- Cierre bien la tapa del depósito de combustible. Limpie inmediatamente cualquier derrame de combustible.
3.5 Conexión de la batería (para arranque eléctrico)
Connect the battery terminals as instructed in the quick-start guide. Ensure positive (+) and negative (-) terminals are connected correctly to avoid damage.
4. Instrucciones de funcionamiento
Always operate the generator outdoors in a well-ventilated area, far from windows, doors, and vents to prevent carbon monoxide poisoning.

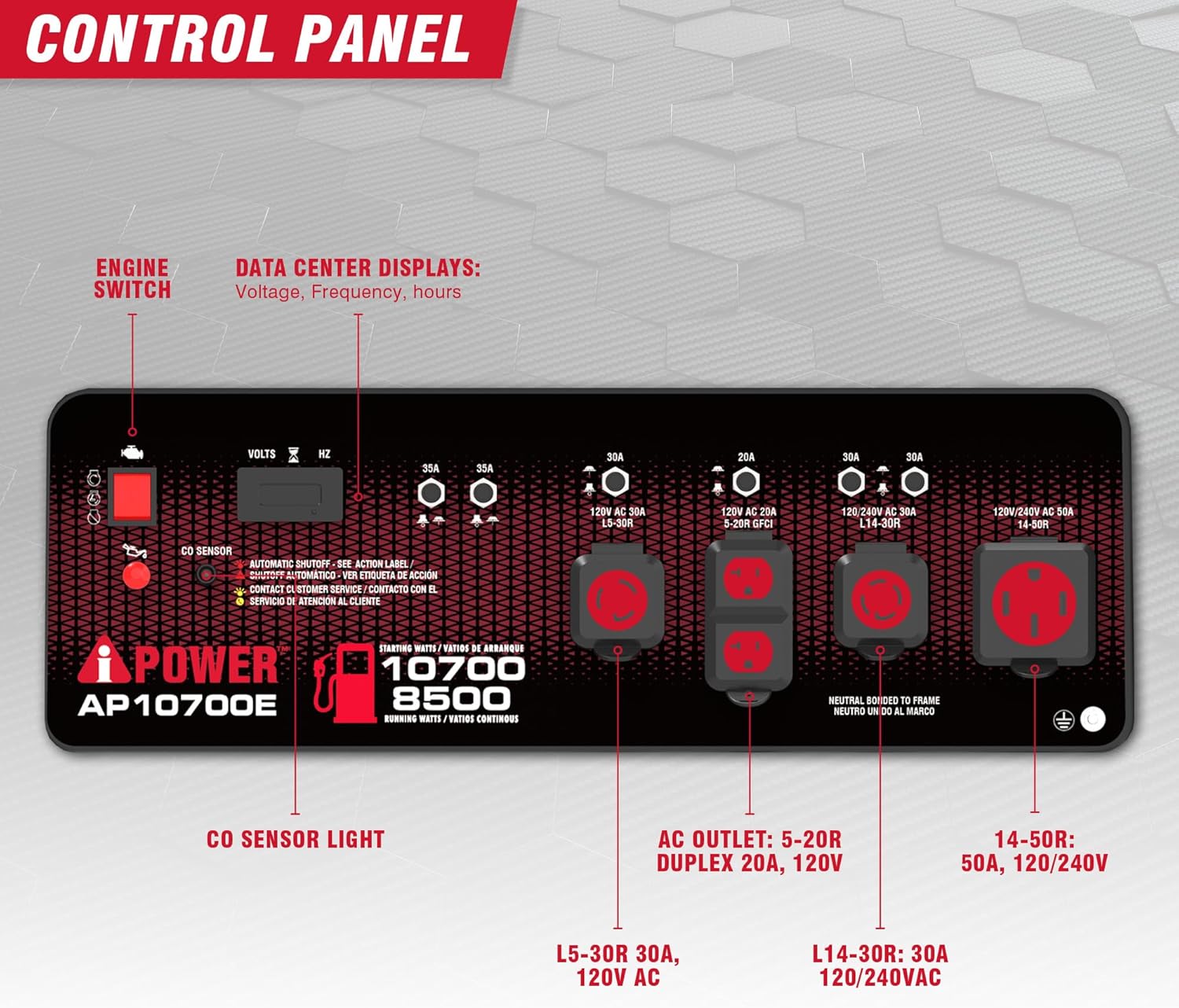

4.1 Panel de control terminadoview
Familiarize yourself with the control panel components before starting the generator.
4.2 Arranque del generador (arranque eléctrico)
- Asegúrese de que todas las cargas eléctricas estén desconectadas del generador.
- Gire la válvula de combustible a la posición “ON”.
- Coloque el interruptor del motor en “ON”.
- Si el motor está frío, mueva la palanca del estrangulador a la posición 'CHOKE'.
- Mantenga presionado el botón de arranque eléctrico hasta que el motor arranque.
- Una vez que el motor arranque, mueva lentamente la palanca del estrangulador a la posición 'RUN' (Ejecutar).
4.3 Arranque del generador (arranque de retroceso)
- Follow steps 1-4 from the Electric Start procedure.
- Grasp the recoil starter handle firmly and pull it slowly until resistance is felt, then pull quickly and smoothly.
- Repita hasta que el motor arranque.
- Una vez que el motor arranque, mueva lentamente la palanca del estrangulador a la posición 'RUN' (Ejecutar).
4.4 Conexión de cargas eléctricas
After the generator has been running for a few minutes and is stable, you can connect your electrical devices.
- Asegurar el agua total.tagLa potencia de los dispositivos conectados no excede la potencia de funcionamiento del generador.tage.
- Plug in your devices one at a time.
- Monitor the digital data center for voltagLecturas de e y frecuencia.
4.5 Apagado del generador
- Desconecte todas las cargas eléctricas del generador.
- Deje que el generador funcione sin carga durante unos minutos para que se enfríe.
- Gire el interruptor del motor a 'OFF'.
- Gire la válvula de combustible a la posición “OFF”.
4.6 Vídeo oficial del producto
5. Mantenimiento
Regular maintenance is crucial for the longevity and reliable performance of your generator. Always ensure the generator is off and cooled down before performing any maintenance.
5.1 Programa de mantenimiento
| Artículo | cada uso | Cada 50 horas / Mensualmente | Cada 100 horas / 6 meses | Cada 300 horas / Anualmente |
|---|---|---|---|---|
| Comprobar el nivel de aceite del motor | ✓ | |||
| Cambiar el aceite del motor | ✓ (First 20 Hrs) | ✓ | ||
| Filtro de aire limpio | ✓ | |||
| Compruebe la bujía | ✓ | |||
| Reemplazar bujía | ✓ | |||
| Comprobar el filtro de combustible | ✓ |
5.2 Almacenamiento
Para el almacenamiento a largo plazo (más de 30 días), la preparación adecuada es esencial para evitar la degradación del combustible y daños al motor.
- Drene el tanque de combustible y el carburador.
- Add a fuel stabilizer if draining is not possible.
- Cambie el aceite del motor.
- Remove the spark plug and pour a small amount of engine oil into the cylinder, then slowly pull the recoil starter a few times to distribute the oil. Reinstall the spark plug.
- Limpie completamente el generador.
- Conservar en un lugar limpio, seco y bien ventilado.
6. Solución de problemas
Esta sección proporciona soluciones a problemas comunes que puede encontrar con su generador.
| Problema | Posible causa | Solución |
|---|---|---|
| El motor no arranca | Sin combustible Nivel de aceite bajo Apagado del motor El estrangulador no está ajustado correctamente Problema con la bujía Battery low (electric start) | Añadir combustible Añadir aceite Encienda el interruptor del motor Ajustar estrangulador Inspeccionar/limpiar/reemplazar la bujía Cargar/reemplazar batería |
| Sin salida de potencia | Disyuntor disparado Sobrecarga Salida defectuosa | Restablecer disyuntor Reducir la carga Contact service for outlet repair |
| El motor funciona de forma irregular | Combustible rancio Filtro de aire sucio Bujía sucia | Drene y vuelva a llenar con combustible nuevo Limpiar/reemplazar filtro de aire Limpiar/reemplazar bujía |
| CO Sensor light active | Se detectaron altos niveles de monóxido de carbono | Move generator to a well-ventilated outdoor area immediately. Allow to clear before restarting. |
7. Especificaciones
| Especificación | Detalle |
|---|---|
| Marca | A-iPoder |
| Nombre del modelo | AP10700E |
| Wat de iniciotage | 10700 vatios |
| Ejecutando Wattage | 8500 vatios |
| Tipo de motor | 459 cc OHV 4 tiempos |
| Tipo de combustible | Gasolina |
| Fuente de poder | Impulsado por combustible |
| Volumentage | 120 voltios / 240 voltios |
| Dimensiones del producto | 28.7" de largo x 21.9" de ancho x 27.8" de alto |
| Peso del artículo | 255 libras |
| Material | Aluminio (marco) |
| Característica especial | Automatic Idle Control, CO Sensor |
| Componentes incluidos | Generator, Owners Manual, Quick Start Guide, Toolkit |
8. Garantía
A-iPower stands behind its products and offers a 2-year limited manufacturer's warranty for the AP10700E portable generator. This warranty covers defects in material and workmanship under normal use and service. Please refer to the warranty card included with your product or visit the official A-iPower websitio para conocer los términos y condiciones completos.
9. Soporte
For technical assistance, parts, or warranty claims, please contact A-iPower customer support. Have your model number (AP10700E) and serial number ready when contacting support.
- Websitio: Visit the official A-iPower webSitio para preguntas frecuentes, documentos de soporte e información de contacto.
- Teléfono: Refer to your quick start guide or the A-iPower webSitio para obtener el número de teléfono de servicio al cliente más actualizado.
