DEWENWILS 300W Wi-Fi de bajo volumentage Manual del usuario del transformador

1. Introducción

Este manual proporciona instrucciones detalladas para la instalación, el funcionamiento y el mantenimiento de su DEWENWILS 300W Wi-Fi Low VoltagTransformador electrónico. Este dispositivo está diseñado para convertir la corriente doméstica de 120 V CA a 12 V o 14 V CA de bajo voltaje.tage, ideal para sistemas de iluminación de jardines. Cuenta con tres zonas de control independientes, conectividad Wi-Fi para control por app y voz, y diversas funciones de temporizador.

2. Información de seguridad

Seguridad eléctrica: Desconecte siempre la alimentación antes de instalar o realizar tareas de mantenimiento en el transformador. La instalación debe ser realizada por un electricista cualificado o de acuerdo con la normativa eléctrica local.
VolumentagCompatibilidad: Asegúrese de que el volumen de entradatage coincide con su fuente de alimentación (120 V CA).
Capacidad de carga: No exceda la capacidad máxima de salida de 300 W del transformador. La sobrecarga puede causar daños y representar un peligro de incendio.
Protección contra sobrecarga: El transformador cuenta con protección contra sobrecorriente y sobrecarga. Si se supera el umbral de corriente, la unidad cortará automáticamente la alimentación para evitar daños.
Exposición al agua: Si bien la unidad está diseñada para uso en interiores y exteriores y es resistente al agua, asegúrese de que todas las conexiones estén seguras y protegidas de salpicaduras de agua directas o inmersión.
Toma de tierra: Asegúrese de que el transformador esté conectado a tierra correctamente de acuerdo con los códigos eléctricos locales.

3. Contenido del paquete

DEWENWILS 300W Wi-Fi de bajo volumentagTransformador electrónico (modelo: HSLT05A)

4. Producto terminadoview

El DEWENWILS 300W Wi-Fi de bajo volumentagEl transformador está alojado en una carcasa metálica duradera y resistente a la intemperie.asing. Cuenta con un panel de control con luces indicadoras y botones para el funcionamiento manual y la selección de zonas. Incluye una antena externa para conectividad Wi-Fi.

DEWENWILS 300W Wi-Fi de bajo volumentagTransformador electrónico con cable de alimentación y antena — Figura 4.1: Frente view del DEWENWILS 300W Wi-Fi de bajo volumentagTransformador electrónico, mostrando el panel de control, el cable de alimentación y la antena Wi-Fi.

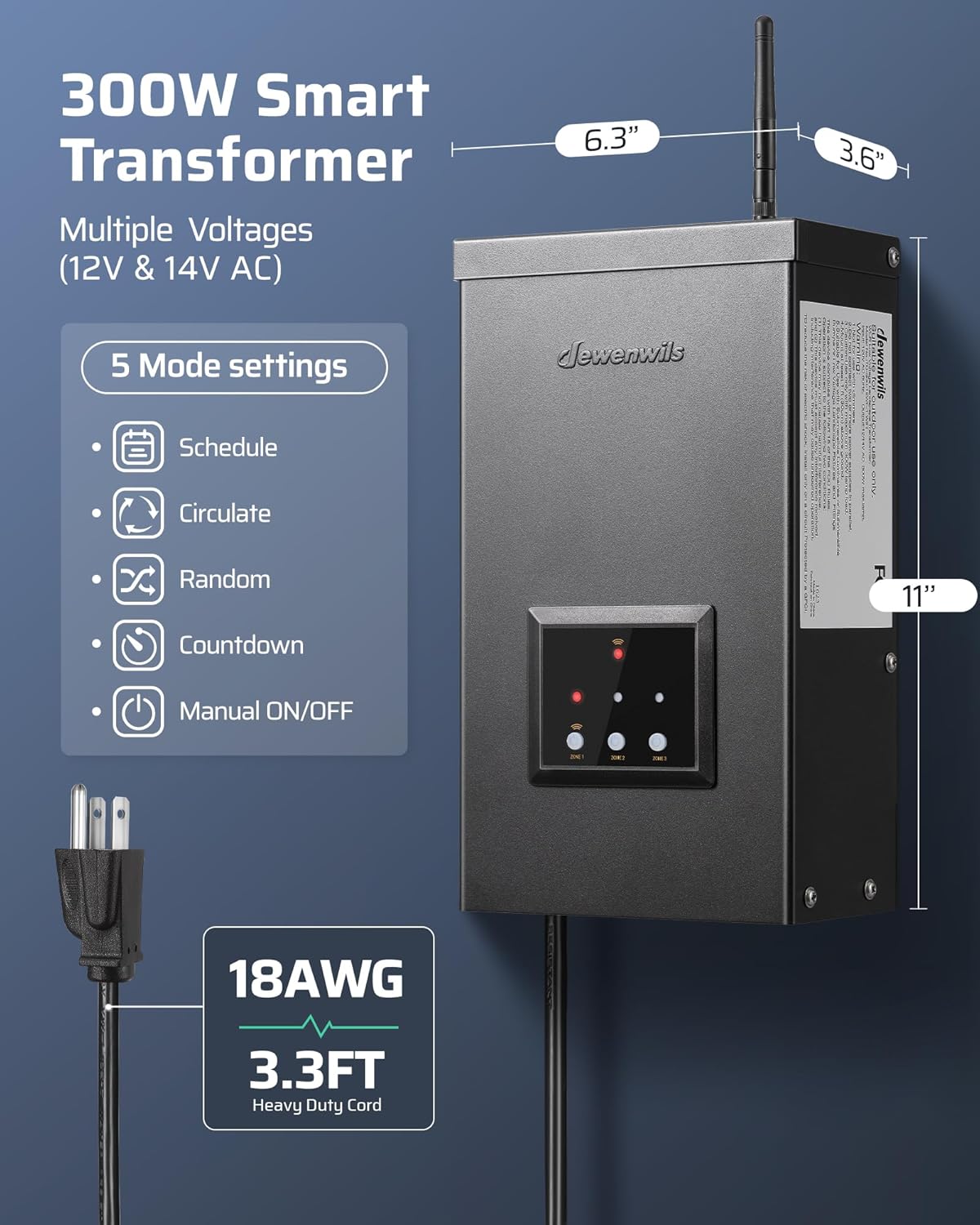

Dimensiones del transformador inteligente DEWENWILS 300W — Figura 4.2: Diagrama que ilustra las dimensiones del transformador inteligente de 300 W, incluida su altura, ancho y profundidad, junto con las especificaciones del cable de alimentación de alta resistencia.

5. Instalación

5.1 Montaje

Seleccione una ubicación adecuada para el montaje en pared. El transformador está diseñado para su instalación tanto en interiores (p. ej., garajes) como en exteriores (p. ej., patios, jardines).
Asegúrese de que la ubicación permita una ventilación adecuada y acceso a la toma de corriente y a los terminales de cableado.
Monte el transformador de forma segura sobre una superficie resistente utilizando los herrajes adecuados.

5.2 Cableado

El transformador cuenta con tres zonas de salida independientes, lo que permite controlar por separado diferentes sistemas de iluminación de jardines. Cada zona puede configurarse con una salida de 12 V CA o 14 V CA.

Terminales de cableado para las 3 zonas de salida independientes del transformador DEWENWILS — Figura 5.1: Primer plano view de los terminales de cableado para las tres zonas de salida independientes, mostrando conexiones para COM, 12 V y 14 V para cada zona.

Antes del cableado: Asegúrese de que el transformador esté desconectado de la fuente de alimentación.
Conectar luces de paisaje: Conecta tu bajo volumentagConecte los cables de iluminación del paisaje a los terminales apropiados para cada zona (COM, 12 V o 14 V).
Volumentage Selección: Utilice el botón 'Zona' en el panel de control o la aplicación para seleccionar entre una salida de 12 V CA y 14 V CA para cada zona. 12 V es adecuado para instalaciones halógenas más cercanas, mientras que 14 V se recomiendan para accesorios LED o tramos de cables más largos.
Calidad del cable: El transformador está diseñado para usarse con cables impermeables de alta calidad, generalmente de cobre 100 % puro, para lograr una conductividad óptima y reducir el calor.

Diagrama que muestra los rangos de salida de 12 V y 14 V para la iluminación del paisaje — Figura 5.2: Ilustración que demuestra el rango efectivo de salidas de 12 V y 14 V para instalaciones de iluminación paisajística, indicando 14 V para recorridos más largos.

Sección transversal de cable impermeable de alta calidad — Figura 5.3: Representación de un cable impermeable de alta calidad, resaltando su núcleo de cobre 100% puro para una fuerte conductividad eléctrica y resistencia a la intemperie.

5.3 Conexión de alimentación

Una vez completado el cableado, conecte el transformador a un tomacorriente estándar de 120 V CA con conexión a tierra.

6. Configuración de la aplicación y conexión Wi-Fi

El transformador DEWENWILS se puede controlar de forma inalámbrica a través de la aplicación DEWENWILS o la aplicación Smart Life.

6.1 Descarga e instalación de aplicaciones

Descargue la aplicación "DEWENWILS" o "Smart Life App" desde la tienda de aplicaciones de su teléfono inteligente (iOS o Android).
Regístrese o inicie sesión en su cuenta.

6.2 Emparejamiento Wi-Fi

Importante: Se recomienda emparejar el dispositivo con su red Wi-Fi antes de la instalación y el cableado permanentes. Acerque el transformador a su router Wi-Fi para la configuración inicial.
Asegúrese de que su red Wi-Fi esté solo 2.4 GHzEl transformador no admite redes de 5 GHz.
En la app, pulsa el botón "+" para añadir un nuevo dispositivo. La app debería emparejar automáticamente el transformador Wi-Fi horizontal. Sigue las instrucciones en pantalla para completar la conexión.
Una vez conectado, podrá configurar los ajustes y controlar el transformador desde cualquier lugar.

6.3 Integración del control por voz

El transformador es compatible con Alexa y Google Assistant para comandos de voz.

Vincula tu cuenta DEWENWILS o Smart Life con tu aplicación Alexa o Google Home.
Siga las instrucciones dentro de la aplicación Alexa o Google Home para descubrir y controlar la iluminación de su paisaje.

Transformador DEWENWILS con altavoces inteligentes e interfaz de aplicación para smartphone — Figura 6.1: El transformador DEWENWILS integrado con sistemas de hogar inteligente, que muestra compatibilidad con Alexa y Google Assistant a través de la aplicación DEWENWILS.

Personas que usan comandos de voz para controlar las luces del paisaje. — Figura 6.2: Una ilustración de usuarios que controlan luces de paisajes exteriores mediante comandos de voz simples a través de Alexa o Google Assistant.

7. Instrucciones de funcionamiento

7.1 controles manuales

El panel de control del transformador permite una operación manual básica:

Botones de zona: Presione el botón 'Zona' para recorrer y seleccionar el volumen de salida deseado.tage (12V/14V AC) para cada una de las tres zonas independientes.
ENCENDIDO/APAGADO manual: Utilice los botones dedicados en el panel de control para el control manual inmediato de la iluminación.

7.2 Funciones de control de aplicaciones y temporizador

La aplicación DEWENWILS ofrece opciones integrales de control y programación:

Control de zona independiente: Controle cada una de las tres zonas por separado, lo que permite programaciones y configuraciones de iluminación personalizadas para diferentes áreas de su paisaje.
Modo horario: Establezca horarios específicos de encendido y apagado para sus luces. Puede configurar horarios individuales para cada zona y repetirlos semanalmente.
Modo de circulación: Programe las luces de su jardín para que se enciendan y apaguen repetidamente durante un período determinado.
Modo aleatorio: Este modo enciende y apaga las luces del paisaje exterior de manera aleatoria, lo que puede usarse para simular ocupación cuando usted no está.
Modo de cuenta regresiva: Configure un temporizador de cuenta regresiva para que las luces se enciendan o apaguen después de una duración específica.
Modo astronómico: Utilice la función de sincronización astronómica de la aplicación para encender automáticamente las luces al anochecer y apagarlas al amanecer según su ubicación geográfica.

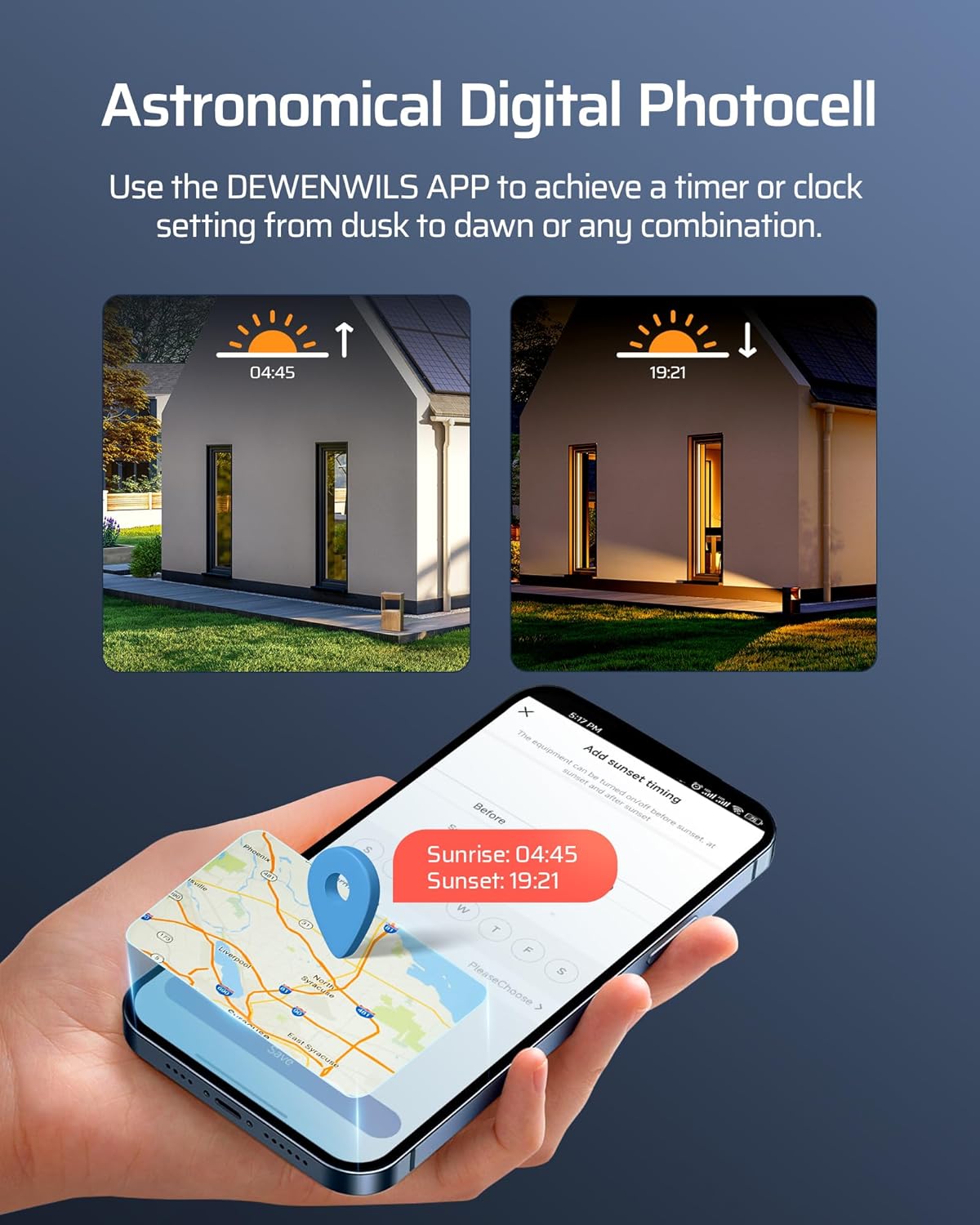

Aplicación para teléfonos inteligentes que muestra la configuración del temporizador astronómico para el amanecer y el atardecer. — Figura 7.1: Pantalla de un teléfono inteligente que muestra la configuración de la fotocélula digital astronómica dentro de la aplicación DEWENWILS, que permite programar la hora desde el anochecer hasta el amanecer o de forma personalizada.

Interfaz de la aplicación para la configuración de la sincronización astronómica — Figura 7.2: La interfaz de la aplicación para configurar la sincronización astronómica, que permite el control automático de la luz en función del amanecer y el atardecer.

Luces exteriores que se encienden y apagan aleatoriamente para disuadir a los intrusos — Figura 7.3: Una ilustración del modo aleatorio, donde las luces del paisaje exterior se encienden y apagan de manera impredecible para mejorar la seguridad.

Luces del paisaje que se encienden y apagan en un patrón circulante. — Figura 7.4: Una representación visual del modo de circulación, donde las luces del paisaje están programadas para encenderse y apagarse repetidamente durante un período determinado.

7.3 Función de memoria

El transformador incluye una función de memoria. En caso de un corte de energía o de internettage, las configuraciones y modos seleccionados se almacenan en un servidor en la nube, lo que garantiza que no habrá pérdida de datos y una restauración automática una vez que se restablezca la energía/Internet.

7.4 Estadísticas de potencia

La aplicación DEWENWILS le permite view Estadísticas de consumo de electricidad para su sistema de iluminación paisajística, que le ayudarán a controlar el uso de energía.

Aplicación para teléfonos inteligentes que muestra estadísticas de consumo de energía — Figura 7.5: Pantalla de un teléfono inteligente que muestra la función de estadísticas de energía dentro de la aplicación DEWENWILS, que rastrea el consumo de electricidad.

8. Mantenimiento

Limpieza: Limpie periódicamente el exterior del transformador con un paño suave y seco.amp Paño. No utilice limpiadores abrasivos ni disolventes.
Verificación de conexión: Inspeccione periódicamente todas las conexiones del cableado para asegurarse de que estén seguras y libres de corrosión.
Cuidado de la antena: La antena Wi-Fi es extraíble. Si la retira para instalarla, asegúrese de volver a colocarla firmemente. Manipúlela con cuidado para evitar daños.
Protección contra la intemperie: Aunque es resistente a la intemperie, asegúrese de que la unidad no esté sumergida en agua y que su carcasa permanezca sellada.

Transformador DEWENWILS instalado al aire libre en condiciones de lluvia — Figura 8.1: El transformador DEWENWILS instalado al aire libre, demostrando su construcción metálica resistente a la intemperie y duradera con un revestimiento impermeable.

9. Solución de problemas

Problema	Posible causa	Solución
El transformador no se enciende.	No llega energía a la toma de corriente; cable de alimentación defectuoso; problema interno.	Revise la toma de corriente con otro dispositivo. Inspeccione el cable de alimentación para ver si está dañado. Si el problema persiste, contacte con el soporte técnico.
Las luces no se encienden.	Conexiones de cableado sueltas; volumen incorrectotagselección e; protección de sobrecarga activada; luces defectuosas.	Revise todas las conexiones del cableado. Verifique que la salida de 12 V/14 V sea la correcta para la zona. Reduzca la carga si la protección contra sobrecarga está activa. Pruebe las luces individualmente.
La conexión Wi-Fi falla o se desconecta.	Banda de Wi-Fi incorrecta (5 GHz); señal de Wi-Fi débil; contraseña incorrecta; cambios de red.	Asegúrate de que tu router transmita una señal Wi-Fi de 2.4 GHz. Acerca el transformador al router durante la configuración. Revisa la contraseña del Wi-Fi. Si el nombre de la red ha cambiado, es posible que tengas que reiniciar el transformador y volver a emparejarlo.
La protección contra sobrecarga se activa con frecuencia.	Wat totaltagLa potencia de las luces conectadas supera los 300 W.	Calcule el wat totaltagde las luces de su jardín. Asegúrese de que no superen los 300 W. Reduzca la cantidad de luces o use menos energía.tage bombillas.

10. Especificaciones

Número de modelo: HSLT05A
Vol de entradatage: 120 V CA
Vol de salidatage: 12 V CA / 14 V CA (seleccionable por zona)
Salida de potencia máxima: 300 W
Número de Zonas: 3 salidas independientes
Frecuencia Wi-Fi: 2.4 GHz (no compatible con 5 GHz)
Compatibilidad: Aplicación DEWENWILS, aplicación Smart Life, Alexa, Asistente de Google
Material: Carcasa totalmente metálica resistente a la intemperie (acero SPCC)
Protección: Protección contra sobrecorriente, sobrecarga y cortocircuito
Certificaciones: Listado por la FCC, listado por ETL
Tipo de montaje: Montaje en pared
Fuente de energía: AC
Calificación actual: 3 Amps
Dimensiones del paquete: 15.16 x 9.25 x 6.54 pulgadas
Peso del artículo: 12.99 libras

Interno view del transformador mostrando el núcleo toroidal y las certificaciones de seguridad — Figura 10.1: Componentes internos del transformador, resaltando el núcleo toroidal encapsulado para un funcionamiento eficiente y silencioso, junto con los íconos de protección contra sobrecarga, protección contra cortocircuitos y certificación ETL.

Primer plano de un núcleo toroidal encapsulado — Figura 10.2: Una vista detallada view del núcleo toroidal encapsulado, diseñado para eliminar zumbidos y maximizar la eficiencia.

11. Garantía y soporte

Para obtener información sobre la garantía y asistencia técnica, póngase en contacto con el servicio de atención al cliente de DEWENWILS. Encontrará más información en el embalaje del producto o en la página web oficial de DEWENWILS. websitio.

Fabricante: DEWENWILS
